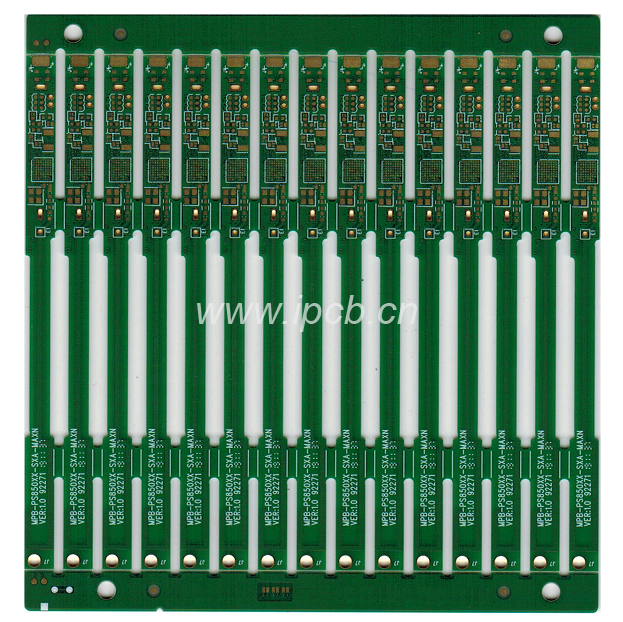

品 名：六層一階HDI板
板 材：FR-4
層 數：6層
板 厚：0.8mm
銅 厚：1OZ
顏 色：綠油白字
表面工藝：沉金
最小線寬/線距：3mil/3mil
最小孔徑：機械孔0.2mm，激光孔0.1mm
特殊工藝: 有盲埋孔
用 途: 小微電子產品

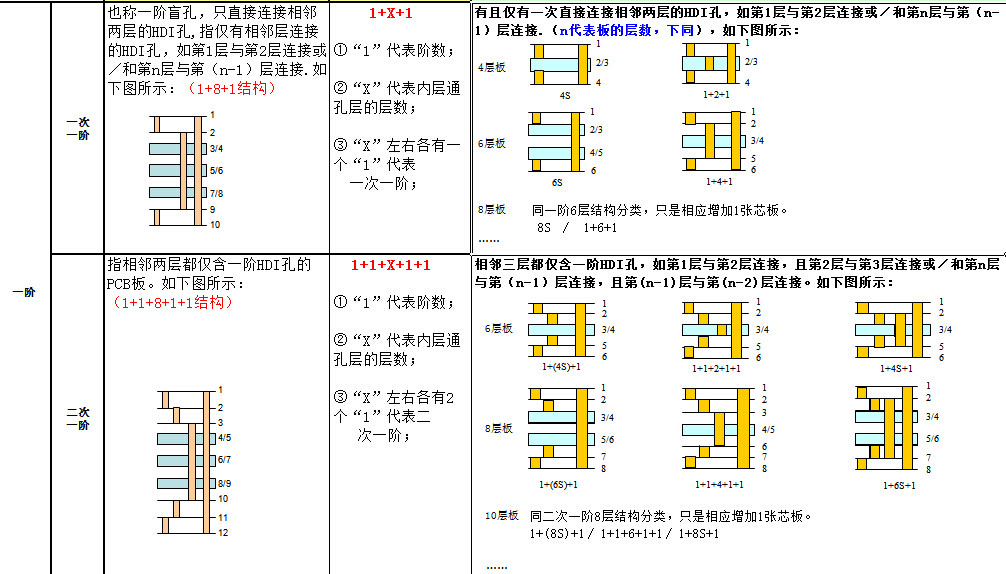

6層板中一階,二階是針對需要激光鉆孔的板子來說的,即指HDI板.
6層一階HDI板指 盲孔:1-2,2-5,5-6. 即1-2,5-6需激光打孔.
6層二階HDI板指 盲孔:1-2,2-3,3-4,4-5,5-6.
即需2次激光打孔.首先鉆3-4的埋孔,接著壓合2-5,然后第一次鉆2-3，4-5的激光孔,接著第2次壓合1-6，然后第二次鉆1-2，5-6的激光孔.最后才鉆通孔.由此可見二階HDI板經過了兩次壓合，兩次激光鉆孔.
另外二階HDI板還分為:錯孔二階HDI板和疊孔二階HDI板，錯孔二階HDI板是指盲孔1-2和2-3是錯開的，而疊孔二階HDI板是指盲孔1-2和2-3疊在一起.

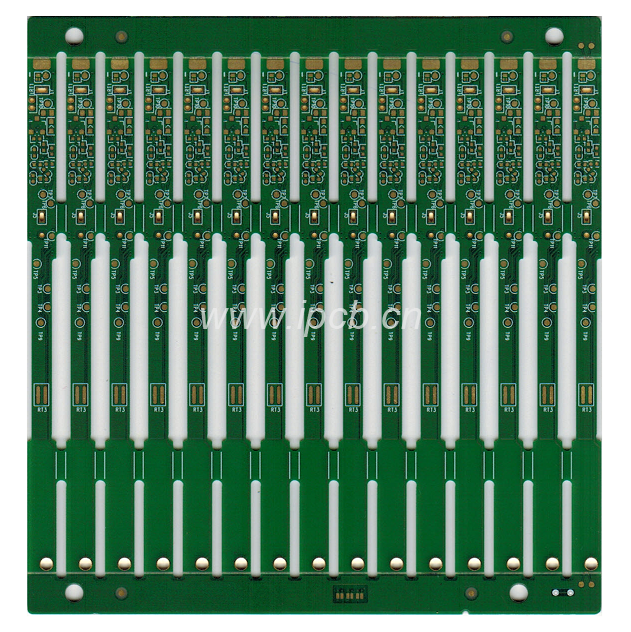

品 名：六層一階HDI板
板 材：FR-4
層 數：6層
板 厚：0.8mm
銅 厚：1OZ
顏 色：綠油白字
表面工藝：沉金
最小線寬/線距：3mil/3mil
最小孔徑：機械孔0.2mm，激光孔0.1mm
特殊工藝: 有盲埋孔
用 途: 小微電子產品
