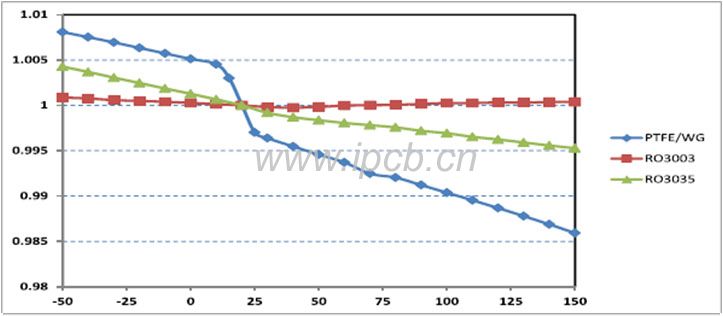

Rogers RO3003高頻電路板材料是添加了陶瓷填料的PTFE復(fù)合材料，這一材料的應(yīng)用使得RO3003的介電常數(shù)具有極高的溫度穩(wěn)定性。當(dāng)工作在10GHz，溫度從-50℃到+150℃變化時，其介電常數(shù)的熱穩(wěn)定系數(shù)（Z方向）可達(dá)-3ppm/℃。更不會出現(xiàn)PTFE玻璃材料在室溫下介電常數(shù)階躍變化的情況。同時，RO3003還保持了較高的介電常數(shù)頻率穩(wěn)定性，可以用于很寬的頻率范圍。RO3003層壓板在10GHz的時候還表現(xiàn)出非常低的介質(zhì)損耗0.0013。

        同樣得益于該復(fù)合材料的應(yīng)用，RO3003 PTFE陶瓷材料在X和Y方向的熱膨脹系數(shù)為17ppm/℃，與銅的熱膨脹系數(shù)相當(dāng)，從而可以讓材料因蝕刻收縮（蝕刻后烘烤）的典型值低于0.5mil/inch，表現(xiàn)出極好的尺寸穩(wěn)定性。其Z方向的熱膨脹系數(shù)為25ppm/℃，即使是在嚴(yán)酷的溫度環(huán)境下，仍可保證電鍍通孔的穩(wěn)定性。

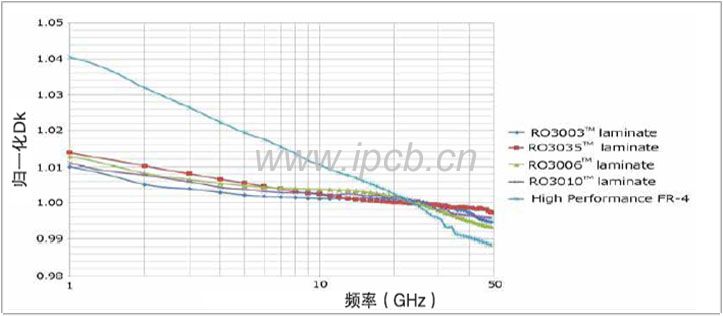

        RO3003 PTFE陶瓷憑借優(yōu)秀的介電常數(shù)溫度和頻率穩(wěn)定性，以及卓越的機械穩(wěn)定性，使得RO3003可以勝任在商用微波和射頻電路中的應(yīng)用，如：汽車?yán)走_(dá)、全球定位系統(tǒng)衛(wèi)星天線、蜂窩通信系統(tǒng)的功放和天線、直播衛(wèi)星、有線系統(tǒng)的數(shù)據(jù)鏈路、遠(yuǎn)程抄表及電源背板等。

RO3000家族還包括RO3006 PTFE陶瓷、RO3010 PTFE陶瓷和RO3035 PTFE陶瓷，分別具有不同的介電常數(shù)（范圍為3.0~10.2），但卻具有統(tǒng)一的機械穩(wěn)定性，能為開發(fā)人員省去在設(shè)計多層電路時因某層使用了不同介電常數(shù)的材料而發(fā)生翹曲或可靠性方面的問題。
