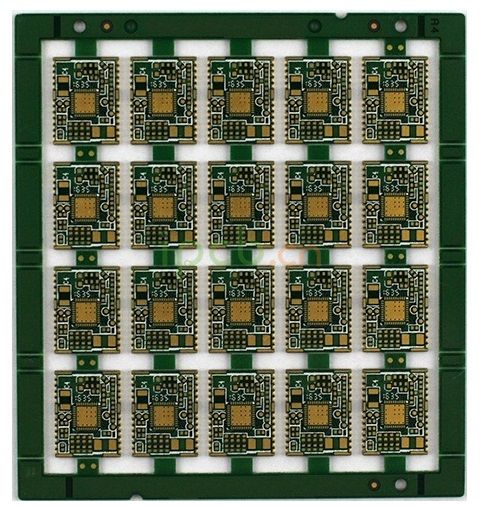

PCB多層板是將兩層或更多的電路彼此堆疊在一起制造而成的，它們之間具有可靠的預先設定好的相互連接。由于在所有的層被碾壓在一起之前，已經完成了鉆孔和電鍍，這個技術從一開始就違反了傳統的制作過程。最里面的兩層由傳統的雙面板組成，而外層則不同，它們是由獨立的單面板構成的。在碾壓之前，內基板將被鉆孔、通孔電鍍、圖形轉移、顯影以及蝕刻。被鉆孔的外層是信號層，它是通過在通孔的內側邊緣形成均衡的銅的圓環這樣一種方式被鍍通的。隨后將各個層碾壓在一起形成多基板，該多基板可使用波峰焊接進行(元器件間的)相互連接。

碾壓可能是在液壓機或在超壓力艙(高壓釜)中完成的。在液壓機中，準備好的材料(用于壓力堆疊)被放在冷的或預熱的壓力下(高玻璃轉換溫度的材料置于170-180 ℃的溫度中)。玻璃轉換溫度是無定形的聚合體(樹脂)或部分的晶體狀聚合物的無定形區域從一種堅硬的、相當脆的狀態變化成一種粘性的、橡膠態的溫度。
