線路板好做嗎?線路板的生產流程詳解
2020-07-03
瀏覽次數:2737
分享到:

  線路板好做嗎?設計工程師把文件給到pcb生產廠家之后,便是pcb打樣或者是批量生產了,那么線路板的生產流程具體是怎樣的呢?我們一起來看看!

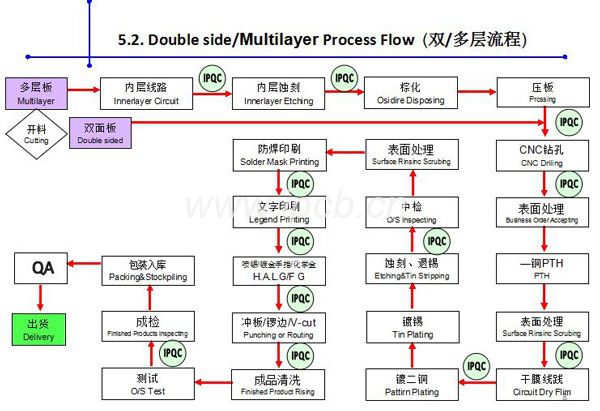

線路板的生產流程

  1、下料

  從一定板厚和銅箔厚度的整張覆銅板大料上剪出便于加工的尺寸。

  2、鉆孔

  在板上按電腦鉆孔程序鉆出導電孔或插件孔。

  3、沉銅

  在鉆出的孔內沉積一層薄薄的化學銅,目的是在不導電的環氧玻璃布基材(或其他基材)通過化學方法沉上一層銅,便于后面電鍍導通形成線路。

  4、全板鍍銅

  主要是為加厚保護那層薄薄的化學銅以防其在空氣中氧化,形成孔內無銅或破洞。

  5、線路(圖形轉移)

  在板上貼上干膜或絲印上圖形抗電鍍油墨,經曝光,顯影后,做出線路圖形。

  6、圖形電鍍

  在已做好圖形線路的板上進行線路加厚鍍銅,使孔內和線路銅厚達到一定厚度,可以負載一定的電流。

  7、蝕刻

  褪掉圖形油墨或干膜,蝕刻掉多余的銅箔從而得到導電線路圖形。

  8、退錫

  將所形成圖形上的錫層退掉,以便露出所需的線路。

  9、絲印阻焊油墨或貼阻焊干膜

  在板上印刷一層阻焊油墨,或貼上一層阻焊干膜,經曝光,顯影后做成阻焊圖形,主要目的在于防止在焊接時線路間發生短路。

  10、化金/噴錫

  在板上需要焊接的地方沉上金或噴上一層錫,便于焊接,同時也可防止該處銅面氧化。

  11、字符

  在板上印刷一些標志性的字符,主要便于客戶安裝元器件。

  12、沖壓/成型

  根據客戶要求加工出板的外形。

  13、電測

  通過閉合回路的方式檢測PCB中是否有開短路現象。

  以上就是線路板的生產流程具體介紹,更多細節還得根據實際生產要求而定,線路板生產一定要找一家大點的pcb廠家,否則線路板基本都能生產,但是能做得好的沒幾家!
