一個完整的pcb電路板制作流程步驟_線路板廠家
2020-07-08
瀏覽次數:2130
分享到:

  一款PCB電路板成品打造主要包括明確產品需求、硬件系統設計、器件選型、PCB繪制、PCB打樣生產、焊接調試等步驟。那么這些步驟具體是怎樣的呢?我們一起來看看!

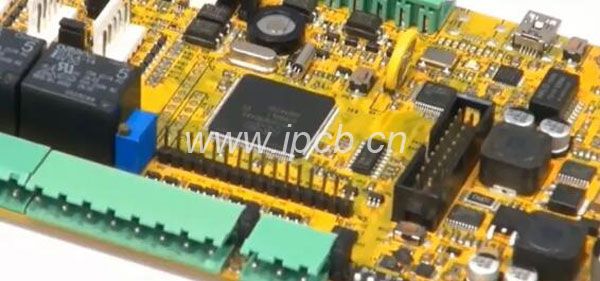

pcb電路板

  1、明確需求

  在一個硬件設計之初,首先要做的是明確產品的需求,這里主要包括明確功能需求及外形。主要的功能需要明確下來,后期可以添加少量的附加功能,但不可影響到產品的主要功能。產品外形的確定非常重要,這會影響到后期的PCB繪制和元器件的選型。


  2、硬件系統設計

  硬件系統設計,要根據產品的功能需求來確定產品的供電方式、傳感器類型、通信方式、人機交互方式、預留接口等。一般可以使用Visio來繪制系統的框圖,系統框圖要能夠描述硬件系統的各個模塊電路之間的關系,及整個系統的模塊組成成分。


  3、器件選型

  器件選型階段,需要根據自己的產品功能來選擇相關器件,一般包括電源、主控、傳感器、通信、存儲等芯片的選型。選型需要考慮芯片的功能、價格、供貨等因素來選擇一款適合自己產品的芯片。芯片的選型渠道可以通過立創商城、云漢芯城、得捷電子等大型的芯片電子元器件商城進行對比。


  4、PCB繪制

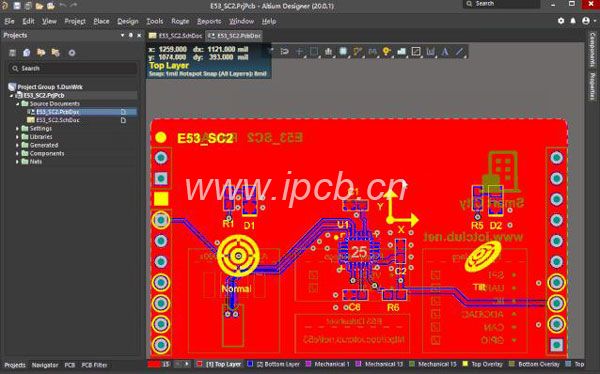

  PCB繪制就要涉及到PCB設計的 EDA軟件,目前國內從事電路設計的工程師和技術人員采用的主流PCB設計工具軟件為Allegro、PADS和Altium Designer。初學者推薦使用Altium Designer,網上的教程會比較多。

PCB繪制

  5、PCB打樣生產

  PCB設計好后就可以去PCB生產的廠家打樣了,生產前需要給廠家提供生產文件,一種是直接給PCB文件,這種方法會有產品被泄露風險,那么比較安全的就是提供gerber文件。樣品的打樣價格一般是50-100元之間,時間一般是12小時發貨,當然特殊的PCB會有不同。最好是找廠家打樣,避免因為PCB生產問題,導致后面調試不正常的情況出現,這種情況會讓你后面調試到懷疑人生。


  六、焊接測試

  PCB和元器件都到位后,就可以進行焊接了,焊接必備工具:烙鐵和風槍,至于鑷子啥的需不需要那就看技術了。焊接一般分為直接手工焊接和刷鋼網焊接。直接焊接考驗手藝,焊接出來也不好看,刷鋼網焊接的話可以在生產PCB的時候一起下鋼網訂單,一般一個鋼網為50,使用鋼網刷上錫膏后,有條件的話就上機貼片,沒有的話就手擺,擺好有可以進回流焊的爐子烤,或者可以拿風槍吹。


  經過上述步驟之后,一塊完整的pcb電路板就能成功問世了,至于質量好不好,板子漂不漂亮,就要看過程中pcb廠家是否注重生產質量了,以上就是一個完整的pcb電路板制作流程步驟,希望能夠幫助到大家!如果有其他不明白的地方,可聯系咨詢iPCB。
