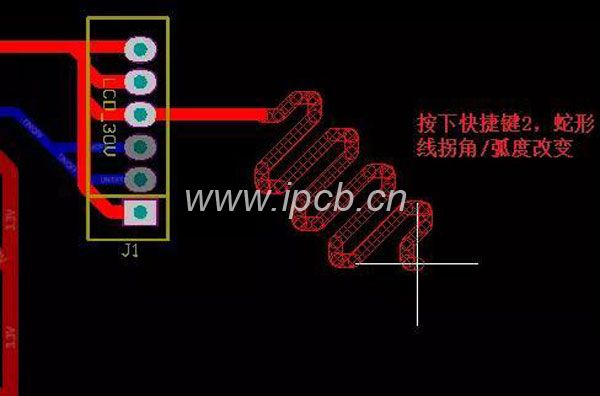

pcb板布線每個工程師布線可能不大一樣，并且布線非常容易出錯，是一門高技術的技術活，但凡布線十幾年的工程師也會很低調，但是都有規則可循，今天我們一起來探討，為什么布線時要“蛇形走線”?iPcb小編告訴你一些緣由!

　　PCB上的任何一條走線在通過高頻信號的情況下都會對該信號造成時延時，蛇形走線的主要作用是補償“同一組相關"信號線中延時較小的部分，這些部分通常是沒有或比其它信號少通過另外的邏輯處理;最典型的就是時鐘線，通常它不需經過任何其它邏輯處理，因而其延時會小于其它相關信號。

　　高頻高速PCB板的等線長是為了使各數據信號的延遲時間差維持在一個范疇內,為了確保在同一周期時間內載入的數據信息的實效性(延遲時間差超出一個時鐘周期時候錯讀下一周期時間的數據信息),一般規定延遲時間差不超出1/4時鐘周期,企業長度的線延遲時間差也是固定不動的,延遲時間跟圖形界限,線長,銅厚,板層構造相關,但線太長會擴大接觸電阻和遍布電感器,使數據信號質量,因此 數字時鐘IC腳位一般都接RC端接,但環形布線并不是起電抗器作用,反過來的,電感器會使數據信號中的升高元中的高次諧波相移,導致數據信號質量惡變,因此 規定環形線間隔至少是圖形界限的二倍,數據信號的增益值越小就越易受接觸電阻和遍布電感器的危害。

　　由于運用場所不同具不同的功效,假如環形布線在溫控開關中出現，其關鍵具有一個濾波電感的功效，提升電路的抗干擾性能力，臺式電腦主機板中的環形布線。

　　關鍵用在一些時鐘信號中，如CIClk,AGPClk，它的功效有兩點：

　　1、匹配電阻

　　2、濾波電感

　　對一些關鍵數據信號，如INTELHUB構架中的HUBLink,一共13根，跑233MHz，規定務必嚴苛等長，以清除時滯導致的安全隱患，纏線是唯一的解決方案。一般來講，環形布線的線距>=2倍的圖形界限。PCI板上的蛇行線便是為了融入PCI33MHzClock的線長規定。若在一般PCB板中，是一個遍布主要參數的LC過濾器，還可做為收音機天線的電感，短而窄的環形布線可做保險管等等。

　　以上就是iPcb小編為大家分享的pcb板布線規則之“蛇形走線”的一些內容，希望對大家有所幫助!如果還有其他pcb相關的疑惑，可聯系免費咨詢iPcb!
