在5G通信、毫米波雷達和高速計算設備的驅動下，多層高頻電路板已成為高端電子設備的“神經中樞”。這類電路板在10GHz以上頻段工作時，信號損耗需低于0.5dB/inch，阻抗公差控制在±5%以內，對材料選型和制造工藝提出了嚴苛要求。本文將深入解析其核心工藝與技術難點。

一、高頻電路的核心材料選型

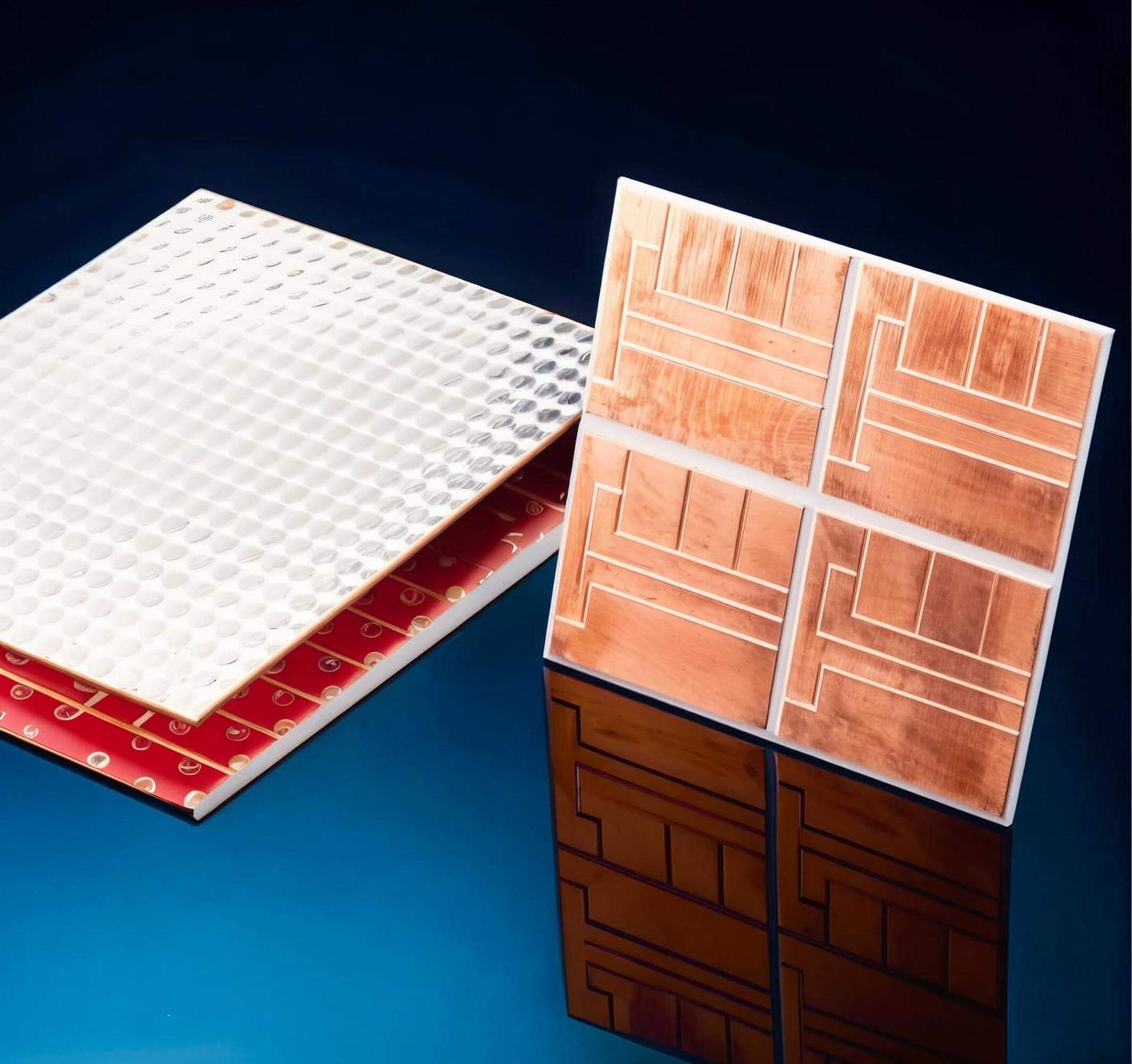

高頻電路性能的根基在于介質材料。與傳統FR-4材料相比，高頻專用材料具有顯著優勢： - 聚四氟乙烯（PTFE）基材：介電常數低至2.2，損耗因子僅0.0009，使28GHz頻段信號損耗降低40%以上 - 陶瓷填充復合材料：玻璃纖維含量僅5%，損耗因子低至0.0011，具備優異的介電常數溫度穩定性 - 改性聚苯醚（PPO）樹脂：兼顧低損耗和可加工性，適合復雜多層結構

選型時需綜合評估熱導率、吸水性及銅箔結合力等關鍵參數。材料選擇不當可能導致10GHz信號衰減增加30%以上。

二、關鍵制造工藝深度剖析

1. 內層處理與黑化工藝

高頻多層板內層銅面需經特殊氧化處理： - 形成0.2~0.5mg/cm2的CuO針狀結晶，提升與樹脂的機械鎖合強度 - 阻隔銅與樹脂直接接觸，防止高溫壓合分層 - 現代工藝通過納米級粗糙度控制，顯著降低高頻傳輸損耗

2. 疊層與壓合工藝

層間結合質量直接影響信號完整性： - 采用真空層壓技術，精確控制升溫速率（1.5~5.5℃/min） - 壓力分階段施加，初期0.5Mpa防玻纖移位，后期升至3.45Mpa - 使用低流膠高頻PP片，開窗尺寸單邊預大0.5~2mm

3. 鉆孔與孔金屬化

高頻板材脆性大，鉆孔需特殊工藝： - 采用高轉速六軸鉆機實現0.15mm微孔 - 針對非極性材料采用等離子體處理提升孔壁附著力 - 水平沉銅技術保障高縱橫比盲孔沉銅厚度均勻性

4. 階梯開窗立體組裝技術

突破二維空間限制的創新工藝： - 通過精密銑削在不同高頻core層上開窗 - 采用帶凸臺的壓合模具實現多級階梯結構 - 支持多層面立體焊接，提升40%空間利用率

三、高頻電路板的制造難點與解決方案

1. 阻抗一致性控制

領先企業采用： - 激光直接成像（LDI） 技術實現±0.02mm線寬精度 - 動態阻抗補償設計 壓縮高速信號損耗

2. 層間對準與變形控制

應對方案包括： - 選用具備二維尺寸穩定性的材料 - 光學對位系統實現25μm內層間對位精度

3. 散熱可靠性保障

針對大功率場景： - 層間嵌入高導熱涂層 - 表面設置銅錫合金散熱槽

四、技術趨勢與創新方向

多層高頻電路板正迎來新一輪變革

混合壓接技術：FR-4與高頻材料混壓，兼顧性能與成本，已實現18GHz頻段駐波比<1.2

埋阻埋容技術：通過平面電阻膜（如50Ω/□的Ni/P合金）減少表面貼裝器件

納米涂層應用：金屬屏蔽層結合錫鈰鉍合金填充，降低信號串?dāng)_20%以上
