高速PCB布局中,一個看似不起眼的細節——信號線拐角的處理方式——往往決定整個設計的信號完整性和電磁兼容性表現。工程師們長期爭論:是采用經典的45度折線拐角,還是使用平滑的圓弧拐角更好?答案并非絕對,而是取決于信號速率、層疊結構、制造工藝和成本控制等多重因素。本文將系統對比兩種方式的電氣特性、制造實現難度、實際應用效果,并給出清晰的選擇建議,幫助你在不同場景下做出最優決策。
拐角突變對高速信號的真實影響
當信號頻率進入GHz級別,上升沿時間縮短至皮秒量級,PCB走線不再是簡單的導體,而是具有分布參數的傳輸線。任何幾何形狀的突然變化都會導致局部特性阻抗偏離設計值,產生反射、串?dāng)_和輻射。
直角(90度)拐角曾是早期設計的常見做法,但如今已被行業共識淘汰。原因在于直角會在拐角處形成明顯的電容集中和電感突變,導致阻抗急劇下降(可低至設計值的70%-80%),反射系數增大。高頻分量在該點產生顯著反射,造成眼圖閉合、比特誤碼率上升,甚至引發EMC超標。
45度角和圓弧正是為了緩解這一問題而被廣泛采用。兩者都能有效減少阻抗突變,但緩解程度和適用場景存在明顯差異。

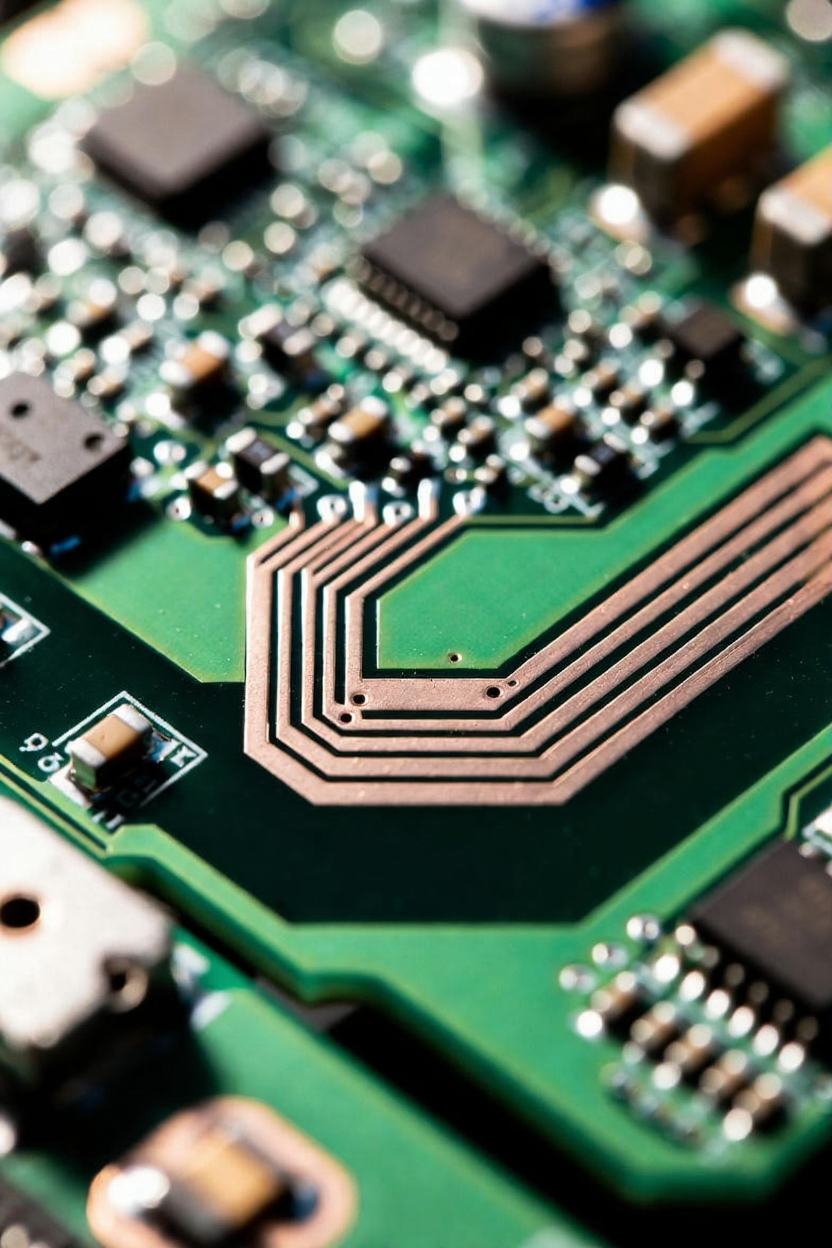

45度折線拐角:實用性與電氣性能的平衡
45度拐角通過兩次45度轉折實現90度方向改變,相當于在拐角處插入一段斜線。最顯著的優勢在于實現簡單:幾乎所有PCB設計軟件(Altium、Cadence、PADS等)都提供一鍵45度走線功能,無需額外設置。
從電氣角度看:
? 阻抗連續性:相比直角,45度拐角將局部電容增加控制在更合理范圍。仿真顯示,在50Ω單端線中,45度拐角引起的阻抗 dips 通常在5-8Ω以內,反射系數可控制在-25dB以下(10GHz以內)。
? 反射與眼圖:對于速率在10-16Gbps的信號(如PCIe Gen4、USB3.2 Gen2),45度拐角帶來的眼圖惡化通常在可接受范圍內,余量充足的項目無需額外優化。
? EMI表現:45度拐角的電流路徑仍存在一定銳度,高頻電流傾向于沿外側集中,但輻射強度比直角低約6-10dB。
制造層面:
? 工藝兼容性極佳,適用于所有主流PCB廠家,包括低成本的OSHPark、JLCPCB等。
? 無需特殊蝕刻補償,走線寬度一致性好。
? 多層板內層走線時,45度方式對鉆孔避讓更友好。
缺點:
? 在極高頻率(>28Gbps,如PCIe Gen5/Gen6、112G SerDes)下,剩余的銳角仍可能引發可測量的反射,尤其在長走線(>15cm)場景。
? 斜線段會略微增加總線長(約1.414倍直線距離),在時鐘嚴格對齊的并行總線(如DDR5)中需額外長度匹配。

圓弧拐角:追求極致信號完整性的選擇
圓弧拐角通過平滑曲線實現方向改變,理論上是最理想的幾何過渡形式。電流分布更均勻,無任何尖銳轉折。
電氣性能優勢:
? 阻抗控制最佳:仿真表明,半徑足夠的圓弧(通?!?倍線寬)可將阻抗波動控制在2Ω以內,反射系數優于-35dB,甚至在56Gbps以上仍保持良好。
? 眼圖與抖動:圓弧拐角對上升沿的保真度更高,抖動貢獻極低。在112G PAM4信號測試中,圓弧布局的眼高和眼寬明顯優于45度方案。
? EMI抑制:由于電流路徑連續,高頻輻射顯著降低,近場掃描顯示輻射熱點強度可下降12-15dB,特別適合對EMC要求嚴苛的醫療、航空、汽車電子。
實現方式與注意事項:
? 大多數主流EDA工具支持圓弧走線(Altium的“Arc in Route”、Cadence的“Smooth”模式)。
? 關鍵參數是圓弧半徑:推薦最小半徑為3-5倍線寬(例如100Ω差分對線寬5mil時,半徑≥15-25mil)。半徑過小等同于小段45度折線,優勢蕩然無存。
? 差分對圓弧需保持對稱:內外側弧長差異會導致相位偏差,建議使用中心線驅動的圓弧工具或手動補償。
制造層面挑戰:
? 蝕刻精度要求更高:圓弧部分在蝕刻時容易出現過蝕或欠蝕,導致線寬偏差。高端廠家(如臺廠臻鼎、欣興)可輕松實現,低成本廠家可能出現一致性問題。
? 數據格式:Gerber RS-274X支持圓弧,但部分老舊CAM軟件處理不佳,建議輸出ODB++格式。
? 成本影響:圓弧本身不直接增加費用,但若因精度要求提升制板等級(如從6級升至8級),成本可能上升20%-50%。
仿真與實測數據對比
大量公開仿真和實測報告支持以下結論:
? 10GHz以內:45度與圓弧性能差異<3%,肉眼難以分辨眼圖區別。
? 28Gbps NRZ:圓弧眼高平均高出15-25mV,抖動降低約10ps。
? 56Gbps PAM4:圓弧方案通過率顯著高于45度,尤其在總損耗>25dB的長鏈路。
? 112Gbps PAM4:圓弧幾乎成為標配,45度拐角反射已不可忽視。
知名高速數字設計專家如Eric Bogatin、Lee Ritchey、Dr. Howard Johnson均推薦:在信號速率超過20Gbps時,優先采用圓弧拐角。

實際項目中的選擇策略
1. 消費類電子(手機、筆記本、路由器,速率≤16Gbps):
? 推薦45度拐角。性價比最高,設計周期短,良率高。
2. 數據中心與服務器(PCIe Gen5、100G+以太網):
? 強烈推薦圓弧拐角。信號余量緊張,每0.1dB插入損耗、每ps抖動都至關重要。
3. 汽車電子(Automotive Ethernet、SerDes攝像頭鏈路):
? 圓弧優先。EMC要求極嚴(CISPR 25 Class 5),圓弧能顯著降低輻射風險。
4. 成本敏感的工業/物聯網項目(5-10Gbps):
? 45度足夠,圓弧屬于過度設計。
5. 混合場景:
? 可分級處理:關鍵高速鏈路(如CPU到Switch、DDR5通道)使用圓弧,其余信號使用45度。
最佳實踐建議
? 統一團隊規范:在原理圖或布局指南中明確拐角規則,避免不同工程師混用導致一致性問題。
? 仿真驗證:關鍵鏈路必須進行3D電磁場仿真(HyperLynx、Sigrity、HFSS),量化反射與輻射差異。
? 圓弧半徑標準化:建議定義3倍、5倍、10倍線寬三種標準半徑,便于復用。
? 差分對特殊處理:內外側弧長差需<5mil,可通過蛇形補償或調整間距實現。
? 測試驗證:量產前進行TDR阻抗測試和眼圖測量,確保仿真與實板一致。

結論
45度拐角與圓弧拐角并非誰完全取代誰的關系,而是各有最適合的舞臺。45度代表了實用與性能的黃金平衡點,適用于絕大多數中高速設計;圓弧則代表了對極致信號完整性的追求,在56Gbps以上的前沿應用中展現出無可替代的優勢。
在實際項目中,應基于信號速率、鏈路損耗預算、EMC要求、制造能力和成本綜合評估。明智的工程師不會教條地全盤采用某一種方式,而是精準施策:在需要的地方投入圓弧優化,在足夠余量的地方大膽使用45度,從而實現性能、成本和周期的最佳平衡。
