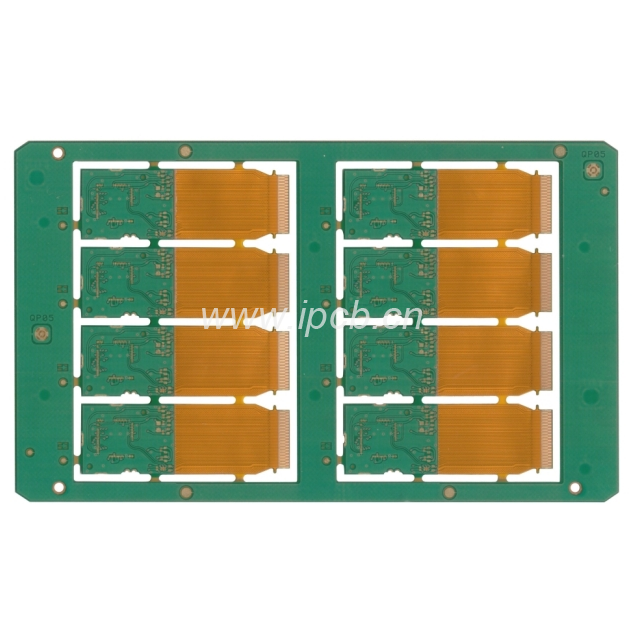

剛?cè)峤Y(jié)合板是在柔性板上再粘一個或兩個以上的剛性層，剛性層上的電路與柔性層上的電路通過金屬化相互連通。

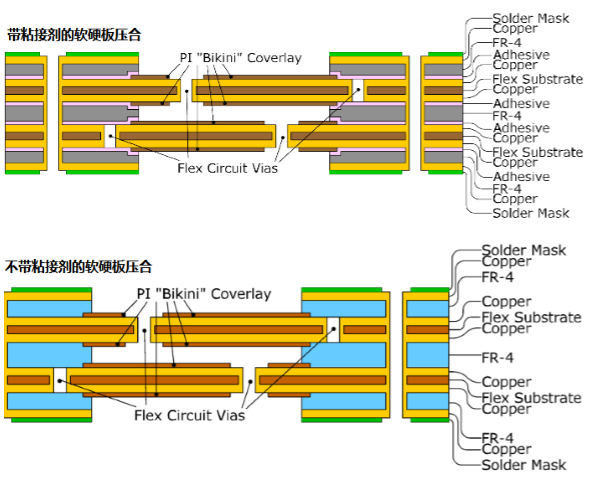

每塊剛?cè)峤Y(jié)合板有一個或多個剛性區和一個柔性區。如下所示為簡單的剛性與撓性板的結合，層數多于一層。

另外，一塊撓性板與幾塊剛性板的結合，幾塊撓性板與幾塊剛性板的結合，采用鉆孔，鍍覆孔，層壓工藝方法實現電氣互連。

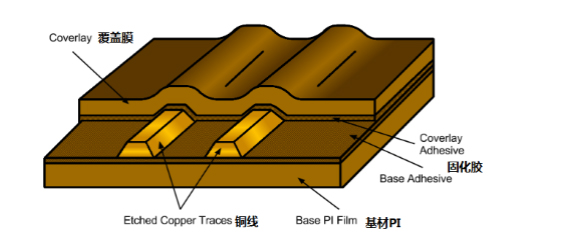

根據設計需要，使得設計構思更加適合器件的安裝和調試以及焊接作業。確保更好地發揮剛?cè)峤Y(jié)合板的優點與靈活性。這種情況比較復雜，導線層多于兩層。如下所示：

層壓是將銅箔，PP片，內存撓性線路，外層剛性線路壓合成多層板。剛撓結合板的層壓與只有軟板的層壓或剛性板的層壓有所不同。

即要考慮撓性板在層壓過程中的形變又要考慮剛性板的表面平整性。因此，除材料選擇之外，在設計的過程中需要考慮到剛性板的厚度合適，為保證剛撓部分的漲縮率一致不會出現翹曲。實驗證明0．8~ 1．0mm厚度較為適宜。同時，要注意剛性板和柔性板離開結合部位的一定距離放置過孔，以便不會對剛撓結合部分產生影響。
