凌晨三點，某通信設備廠商的實驗室里，硬件工程師李工盯著示波器皺起了眉——新設計的5G基站射頻板上，高頻信號總是出現異常反射，誤碼率超標30%。排查了三天，問題最終鎖定在PCB（印刷電路板）的阻抗不匹配上?！叭绻缬米杩箍刂瓢?，可能一周前就解決了?！彼麑χ驴嘈?。 這樣的場景，在高速電子設計領域并不罕見。當芯片算力突破100Gbps，當5G毫米波、PCIe 5.0等高速接口成為標配，一塊普通的PCB早已無法滿足需求——阻抗控制板，這個曾被視為“高端定制”的技術，正從幕后走向臺前，成為高速電路的“信號保鏢”。

一、阻抗控制板：不是“特殊PCB”，而是高速信號的“安全通道”

什么是阻抗控制板？ 通俗來說，它是一種通過設計手段，將PCB上傳輸線的特性阻抗穩定控制在目標值（如50Ω、75Ω）的特殊電路板。這聽起來像給電路加了一道“保險”——確保信號在傳輸時，能量不會因阻抗突變而反射、損耗或串?dāng)_。 但要真正理解它的價值，得先回到電子信號的底層邏輯。電信號在PCB走線中傳輸時，本質上是在導體周圍介質中激發的電磁場。這條“電磁場通道”的阻抗（即特性阻抗Z0），由走線寬度、介質厚度、介電常數（εr）等參數共同決定，公式可簡化為： Z0 = √(L/C)（L為單位長度電感，C為單位長度電容） 普通PCB的走線阻抗可能隨工藝波動（如蝕刻偏差、層壓厚度不均）變化10%-20%，但在10Gbps以上的高速場景中，哪怕1Ω的阻抗偏差，都可能導致信號眼圖閉合、數據丟包。阻抗控制板的核心使命，就是通過精準設計，將這種波動壓縮到±5%甚至±1%以內。 舉個例子：一塊支持PCIe 5.0（32Gbps）的服務器主板，若其高速差分線阻抗偏差超過±7%，信號在經過10英寸走線后，眼高會衰減40%，直接導致鏈路誤碼率超過10^-12的通信標準。此時，阻抗控制板就是那條“誤差不超過0.5Ω的安全通道”。

二、從理論到落地：阻抗控制板的三大設計密碼

阻抗控制板的設計，遠非“設定一個阻抗值”那么簡單。它需要貫穿材料選擇、結構布局、工藝控制的全流程，核心要解決三個問題：

1. 如何計算目標阻抗？傳輸線模型的“數學游戲”

設計第一步，是根據信號速率、芯片接口要求（如USB4、DDR5）確定目標阻抗。以最常見的50Ω單端線為例，工程師需要用HFSS、Ansys SIwave等工具，建立傳輸線模型，輸入介質介電常數（如FR4的εr≈4.5，高速材料Megtron 7的εr≈3.6）、走線寬度（W）、介質厚度（H）、銅箔厚度（T）等參數，反推是否符合Z0要求。 但實際中，材料參數可能因溫濕度變化（如FR4的εr隨溫度升高上升0.1-0.3），走線可能因?qū)訅浩茖?dǎo)致H偏差——這些動態因素，讓“理論計算”必須與“實測校準”結合。某頭部PCB廠商的經驗是：先通過仿真給出初始值，再制作樣板測試，根據實測阻抗調整線寬或介質厚度，最終將偏差控制在±3%以內。

2. 材料選擇：介電常數的“穩定性戰爭”

高速電路對阻抗的需求，倒逼材料革命。傳統FR4（玻璃纖維環氧樹脂）的介電常數波動大、高頻損耗高（Df≈0.02），已無法滿足10Gbps以上場景。取而代之的是高速材料，如：

羅杰斯（Rogers）系列：如RO4350B（εr=3.66，Df=0.004），介電常數公差±0.05，穩定性極強；

MPI（改性聚酰亞胺）：低吸水率、低損耗，適用于5G毫米波天線；

碳?xì)錁渲℉ydrocarbon）：高頻下Df＜0.002，用于衛星通信高頻板。

但高性能材料也意味著更高成本。如何在阻抗精度與成本間找到平衡？某通信設備廠商的策略是：核心信號（如射頻鏈路）使用羅杰斯材料，非關鍵信號（如電源層）用改良FR4，既保證性能又降低整體成本。

3. 工藝控制：“微米級”的制造挑戰

即使設計完美，制造環節的偏差也可能毀掉一切。阻抗控制板的工藝難點集中在：

線寬精度：目標線寬10mil（0.254mm），實際蝕刻偏差需＜±0.5mil，否則阻抗偏差可達±2Ω；

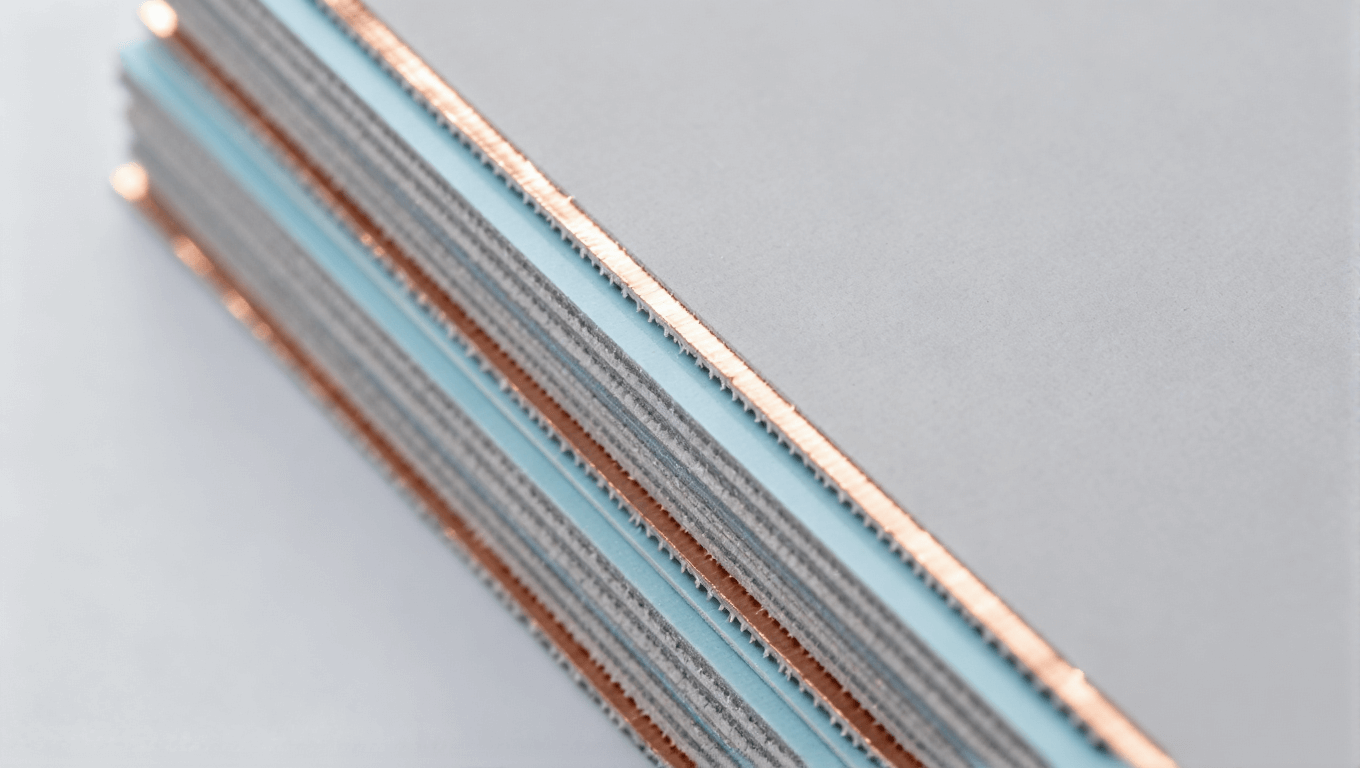

層壓一致性：多層板的介質層厚度（H）偏差需＜±5%，否則上下層阻抗會相互干擾；

表面處理：沉金、OSP（有機可焊性保護）等工藝會改變銅面粗糙度，進而影響高頻阻抗（粗糙度每增加1μm，5GHz阻抗偏差約0.5Ω）。

國內高端PCB廠的解決方案是：引入激光直接成像（LDI）替代傳統曝光，線寬精度提升至±0.3mil；采用真空層壓機，介質厚度偏差控制在±3%；表面處理前增加等離子清洗，減少銅面氧化導致的粗糙度波動。

三、為什么它如此重要？從5G到自動駕駛，高速場景的“剛需”

阻抗控制板的普及，本質是電子系統對“速度”與“可靠性”的雙重追求。以下三個場景，最能體現其不可替代性：

1. 5G通信：毫米波信號的“最后一公里”

5G基站的AAU（有源天線單元）中，射頻前端到基帶處理器的信號速率高達25Gbps-100Gbps。毫米波（28GHz/39GHz）信號對阻抗極其敏感——0.1mm的走線偏移，可能導致3dB以上的信號衰減。某5G設備商測試顯示：使用阻抗控制板（偏差±2Ω）的AAU，覆蓋范圍比普通板提升15%，誤碼率降低至10^-12以下。

2. 數據中心：PCIe 5.0與CXL的“帶寬競賽”

服務器主板的CPU到GPU鏈路，已從PCIe 4.0（16Gbps）升級到PCIe 5.0（32Gbps），未來還將支持CXL（Compute Express Link）實現內存池化。這些高速接口要求差分線阻抗嚴格匹配100Ω（±5%），否則鏈路的插入損耗會增加，導致帶寬利用率下降。某頭部服務器廠商驗證：阻抗控制板的鏈路損耗比普通板低20%，可支持更長的PCB走線（從15英寸延長至20英寸）。

3. 汽車電子：自動駕駛的“信號安全”

自動駕駛的激光雷達、4D毫米波雷達，需要處理10Gbps-40Gbps的點云數據。汽車級PCB不僅要耐溫（-40℃~125℃）、抗震動，還要保證阻抗穩定——高溫下材料膨脹導致的線寬變化，可能讓阻抗偏差超出雷達接收端的容限。某車載雷達廠商的測試表明：阻抗控制板的雷達探測距離比普通板遠30米，目標識別率提升25%。

四、常見誤區：阻抗控制板不是“越貴越好”

關于阻抗控制板，行業內存在一些誤解：

誤區1：只有高頻板才需要阻抗控制 實際上，只要信號速率超過5Gbps（如DDR4-3200的內存總線），就需要考慮阻抗匹配。某消費電子廠商曾因忽略DDR4的阻抗控制，導致手機內存頻繁報錯。

誤區2：阻抗值越高越好 阻抗值（如50Ω、75Ω、100Ω）由芯片接口標準決定（如USB3.0差分線要求90Ω）。盲目提高阻抗值，反而可能導致反射加劇。

誤區3：仿真過就沒問題 仿真只是預測，制造環節的工藝波動必須通過首件測試（FAI）驗證。某廠商曾因?qū)訅汉穸绕钗礄z測，導致批量板阻抗超差，損失百萬訂單。

結語：阻抗控制板，高速時代的“電子血管”

從5G基站到自動駕駛，從數據中心到消費電子，高速信號的“奔跑”從未如此依賴一塊PCB的阻抗控制。它不是簡單的“特殊工藝”，而是電子系統可靠性的基石——就像人體血管需要穩定的血壓，電子信號也需要穩定的阻抗來保障“血液循環”。 對于電子工程師而言，理解阻抗控制板，不僅是掌握一項技術，更是讀懂高速時代的“信號語言”。而對于企業來說，能否做好阻抗控制板，將直接影響其在5G、AI、汽車電子等賽道的競爭力。
