光模塊作為光通信系統的 "信號轉換器"，承擔著電信號與光信號相互轉換的關鍵任務。在速率從 100G 向 400G、800G 乃至 1.6T 快速迭代的過程中，光模塊的體積不斷縮小、集成度持續提升，而封裝基板正是支撐這一系列升級的 "核心骨架"。
它不僅是承載光芯片、電芯片、激光器等核心器件的物理載體，更要實現各器件間的高速信號互聯、精準散熱傳導與穩定機械支撐。不同于普通電子封裝基板，光模塊封裝基板需要同時滿足高頻信號傳輸、低損耗互聯、高密度集成、嚴苛環境適應性四大核心要求，其技術水平直接決定光模塊的性能上限與市場競爭力。
在光通信產業向高速化、小型化、低功耗方向發展的今天，封裝基板技術的創新速度，已經成為制約光模塊行業突破性能瓶頸的關鍵因素。從數據中心的海量數據傳輸，到 5G 基站的信號覆蓋，再到 AI 算力中心的低時延交互，每一個場景的性能升級，都離不開封裝基板技術的同步突破。
封裝基板的材料性能直接影響信號傳輸質量、散熱效率與機械穩定性，不同速率、不同應用場景的光模塊，對基板材料有著差異化的嚴苛要求。
? 陶瓷基板：憑借優異的高頻特性、低介電損耗與高熱導率，成為高端高速光模塊的首選材料。其中氧化鋁陶瓷基板成本適中，適用于 400G 及以下速率光模塊；氮化鋁陶瓷基板熱導率是氧化鋁的 5-8 倍，能滿足 800G/1.6T 光模塊的高密度散熱需求，但制備成本較高，工藝難度更大。
? BT 樹脂基板：兼具良好的介電性能、加工便利性與成本優勢，在中低速光模塊中應用廣泛。通過改性處理的高性能 BT 樹脂基板，介電損耗可降至 0.002 以下，能夠適配部分 400G 光模塊的信號傳輸要求，是兼顧性能與成本的折中選擇。

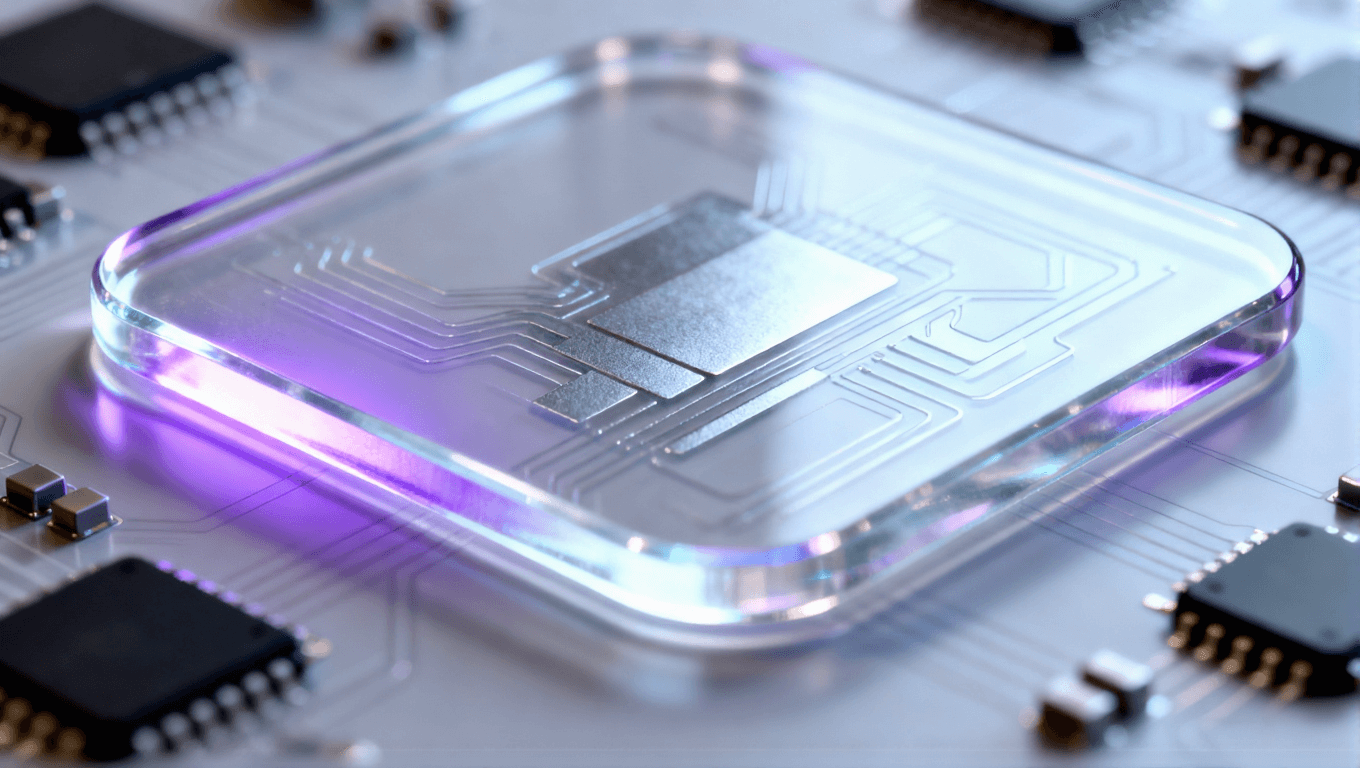

? 玻璃基板：作為新興材料，玻璃基板具有極低的介電損耗、優異的尺寸穩定性與透明特性，適合超高速光模塊的光電融合封裝。其最大優勢在于可實現光通路與電通路的同板集成，為 1.6T 及以上速率光模塊提供了全新的封裝解決方案，但目前仍面臨加工工藝復雜、成本居高不下的問題。
材料選型的核心邏輯，是在傳輸速率、散熱需求、封裝空間與成本預算之間尋找最優平衡。隨著光模塊速率向 1.6T 及更高水平邁進，陶瓷基板與玻璃基板的市場占比將持續提升，而材料改性技術與低成本制備工藝，也成為行業研發的重點方向。
光模塊的傳輸速率每提升一倍，信號波長就會相應縮短，對布線工藝的精度、密度與一致性要求呈指數級增長。封裝基板的布線工藝，核心目標是減少信號傳輸過程中的插入損耗、回波損耗與串擾，確保高速信號的完整性。

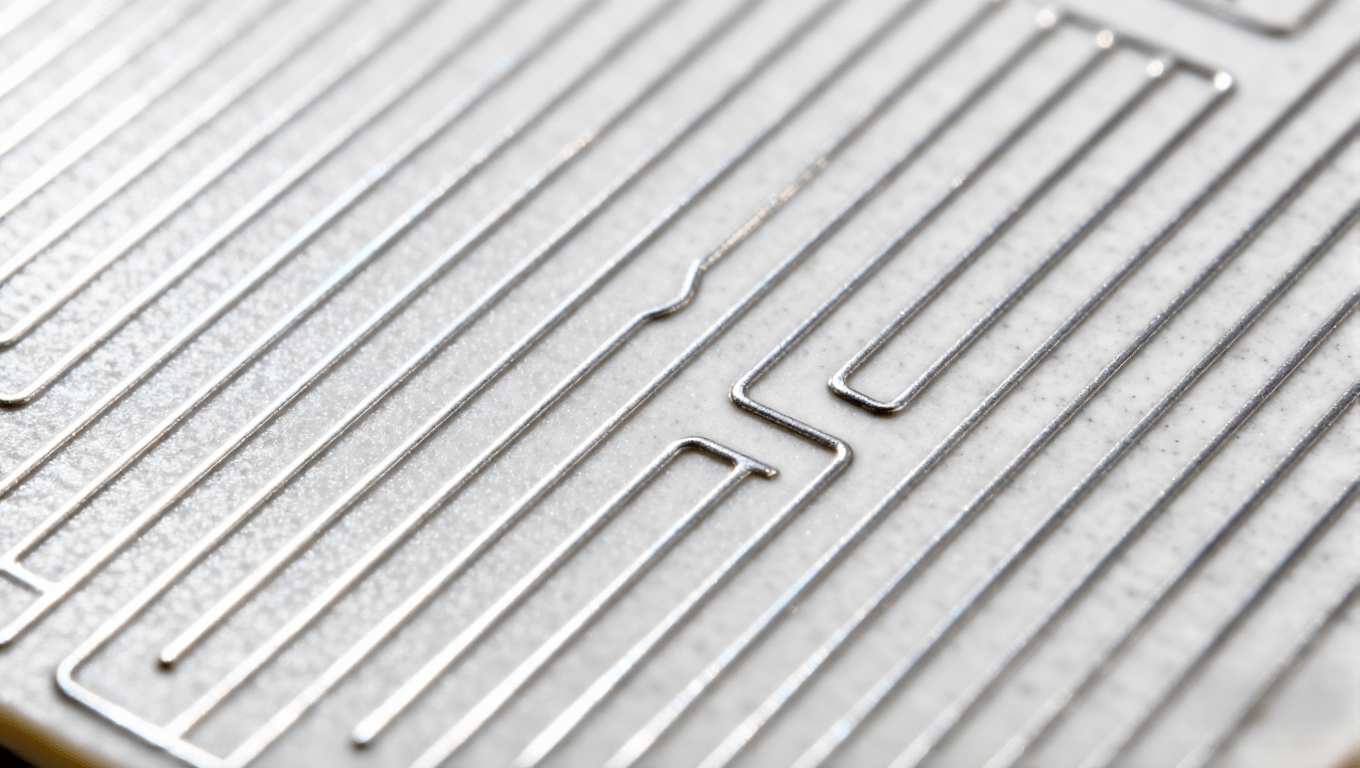

? 精細線路制造技術：800G 及以上速率光模塊的封裝基板，線路寬度與間距需控制在 20μm 以下，部分高端產品甚至要求達到 10μm 級別。目前主流采用的半加成法（SAP）與改良型半加成法（mSAP），通過光刻、電鍍、蝕刻等多道工序，可實現高精度線路的批量制造，其中 mSAP工藝憑借更好的線寬一致性與更低的信號損耗，成為高速光模塊基板的主流選擇。

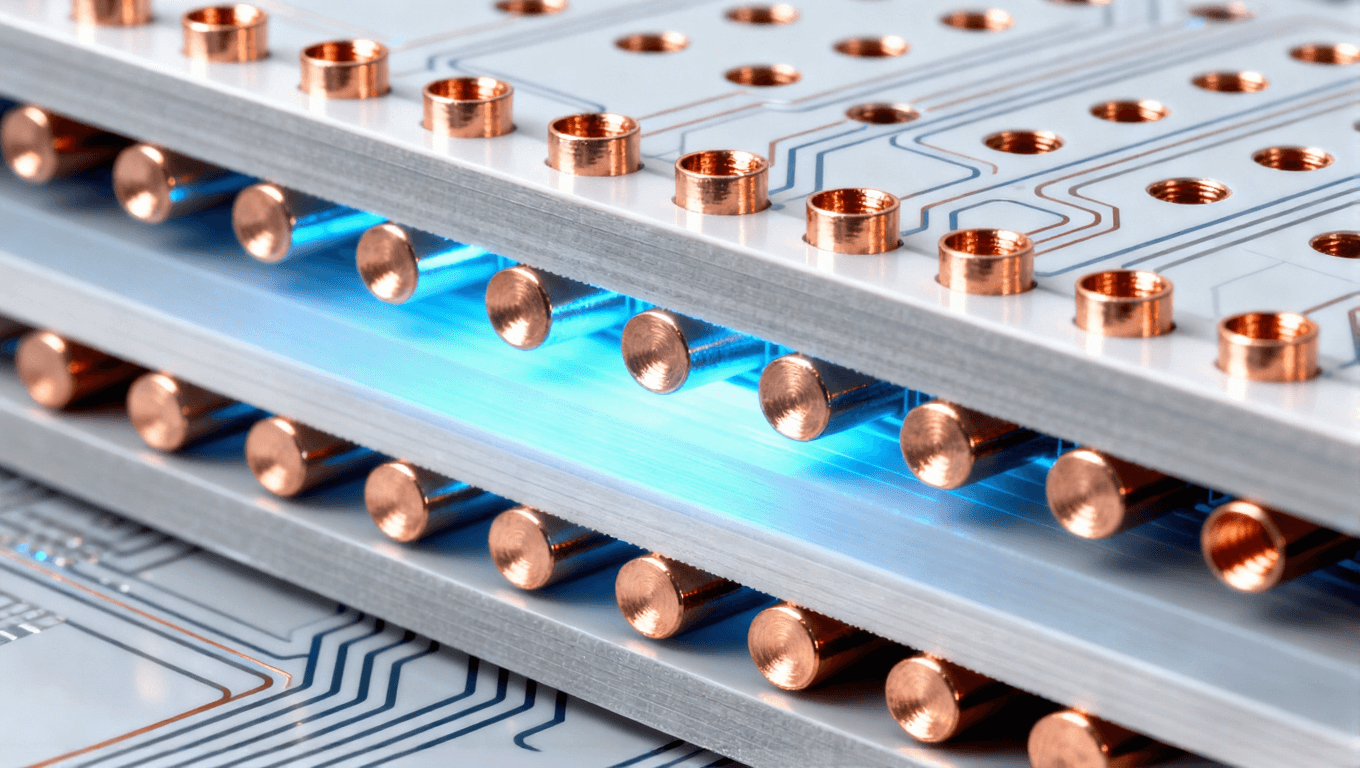

? 層間互聯技術：多層封裝基板的層間互聯依賴過孔實現，過孔的孔徑、分布密度與導通質量直接影響信號傳輸效率。激光鉆孔技術可實現直徑 50μm 以下的微過孔加工，配合化學鍍銅與電鍍銅工藝，能確保過孔的導通可靠性與低電阻特性。對于超高速光模塊，采用盲埋孔設計可減少過孔對信號的干擾，進一步降低傳輸損耗。
? 阻抗匹配設計：高速信號對阻抗的一致性要求極高，布線過程中需通過精準控制線路寬度、線間距、介質層厚度等參數，實現 50Ω 或 100Ω 的特征阻抗匹配。借助電磁仿真工具，可在設計階段優化布線路徑，避免信號反射與串擾，確保模塊在全工作頻率范圍內的性能穩定。
布線工藝的創新方向，是向更精細、更高密度、更低損耗演進。未來，隨著光模塊速率突破 2T，布線工藝將面臨 10μm 以下超精細線路制造、三維立體互聯等技術挑戰，而新型光刻材料與高精度加工設備的研發，將成為工藝突破的關鍵支撐。
隨著光模塊集成度的提升，單位體積內的功率密度持續增加，散熱問題逐漸成為制約模塊穩定性與使用壽命的核心瓶頸。封裝基板作為熱量傳導的主要路徑，其散熱設計需實現 "快速導熱、均勻散熱" 的目標。

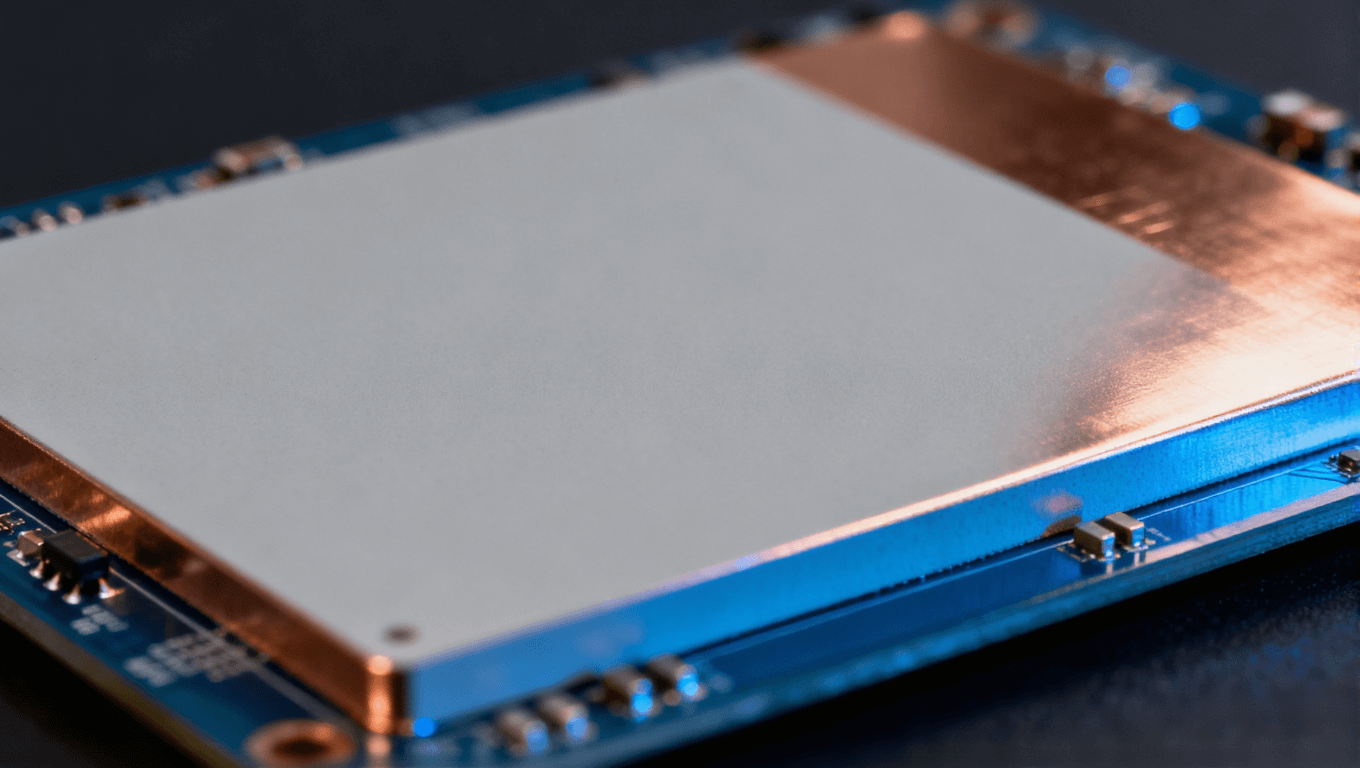

? 熱導率優化：通過選用高熱導率材料、增加金屬散熱層、優化基板厚度等方式，提升基板的導熱能力。例如，在陶瓷基板表面覆銅層的厚度從 1oz 增加至 2oz，可使導熱效率提升 30% 以上；部分高端產品采用銅 - 陶瓷 - 銅三明治結構，進一步強化散熱效果。
? 散熱路徑規劃：在基板設計階段，通過熱仿真工具分析熱量分布規律，將高功率器件（如激光器、驅動芯片）布置在散熱通道的關鍵位置，確保熱量能夠快速傳導至模塊外殼或散熱片。同時，合理設計接地平面與電源平面，不僅能優化信號完整性，還能起到輔助散熱的作用。

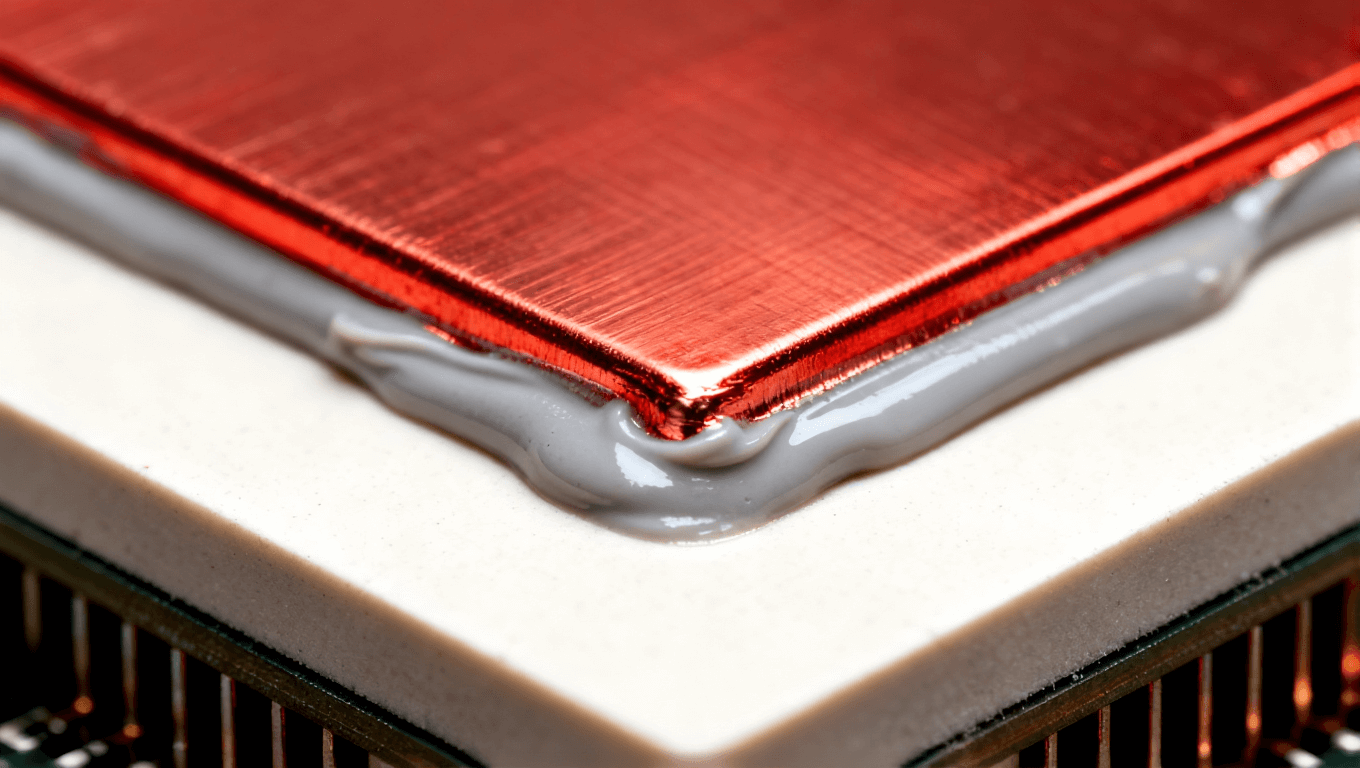

? 界面散熱強化：封裝基板與器件、基板與散熱結構之間的界面接觸熱阻，是影響散熱效率的重要因素。采用導熱膠、焊料等界面材料，可減少接觸間隙，降低熱阻；部分高端產品采用直接覆銅（DBC）工藝，將銅層與陶瓷基板直接結合，進一步提升界面導熱效率。
在 800G 及以上速率光模塊中，散熱設計已從輔助技術升級為核心技術之一。未來，隨著 AI 算力中心等場景對光模塊的長時間滿負荷運行要求提高，散熱設計將向 "主動散熱 + 被動散熱" 結合的方向發展，封裝基板也將集成更多的散熱功能結構。
光模塊封裝基板技術的發展，始終與光模塊的速率升級同頻共振。從 100G 到 1.6T，每一次速率的跨越，都伴隨著封裝基板技術的重大突破。
100G-200G 光模塊作為光通信產業的主流產品，推動封裝基板技術實現標準化與規?；瘧?yīng)用。這一階段的基板以 BT 樹脂材料為主，線路寬度與間距控制在 50-100μm，過孔直徑約 100μm，主要滿足基本的信號互聯與機械支撐需求。
技術重點集中在工藝標準化與成本控制，通過優化布線設計與制造流程，實現產品的批量生產。此時的封裝基板技術相對成熟，市場競爭激烈，價格成為核心競爭要素，而技術創新主要圍繞提升產品良率與穩定性展開。
400G 光模塊的普及，對封裝基板的信號傳輸性能與散熱效率提出了更高要求。這一階段，陶瓷基板的應用比例開始提升，BT 樹脂基板也通過改性技術實現介電性能優化，線路寬度與間距縮小至 30-50μm，過孔直徑降至 80μm 以下。
布線工藝方面，mSAP 工藝逐漸取代傳統的減成法，成為主流制造工藝，阻抗匹配設計與熱仿真技術開始廣泛應用。同時，基板的層數從 4-6 層增加至 8-12 層，集成度顯著提升，能夠承載更多的核心器件與互聯線路。
400G 時代的封裝基板技術，實現了從 "能用" 到 "好用" 的跨越，技術創新的核心是平衡性能提升與成本控制，為后續高速化發展奠定了工藝基礎。
800G 光模塊的商用與 1.6T 光模塊的研發，將封裝基板技術推向了性能極限。這一階段的技術創新呈現多維度融合的特點：材料上，氮化鋁陶瓷基板與玻璃基板成為研發熱點；工藝上，10-20μm 超精細線路制造、微過孔加工、三維互聯等技術廣泛應用；設計上，光電融合封裝、一體化散熱結構成為主流思路。
封裝基板的層數進一步增加至 12-16 層，部分高端產品甚至達到 20 層以上，單位面積的互聯密度提升 3 倍以上。同時，基板與光模塊外殼、散熱結構的一體化設計趨勢明顯，通過協同優化實現信號完整性與散熱效率的雙重提升。
這一階段，技術創新的核心是突破性能瓶頸，滿足超高速、高密度、低功耗的應用需求，而技術門檻的提升也導致市場競爭格局逐漸集中，具備核心技術能力的企業將占據主導地位。
不同應用場景對光模塊的性能要求差異顯著，直接決定了封裝基板技術的選型方向與創新重點。從數據中心到 5G 基站，從 AI 算力中心到工業互聯網，封裝基板技術正在為各行業的數字化轉型提供核心支撐。

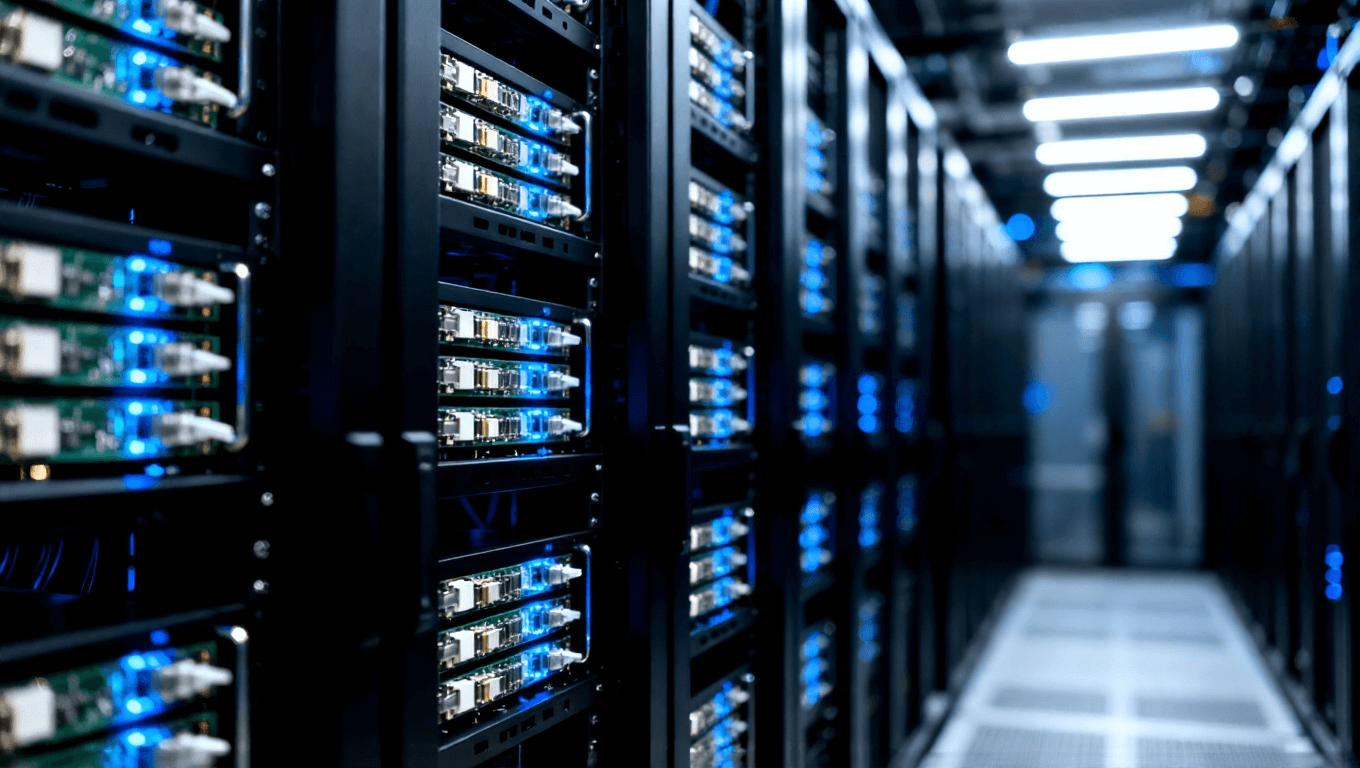

數據中心是光模塊的最大應用場景，也是封裝基板技術創新的核心驅動力。隨著云計算、大數據、人工智能等業務的爆發式增長，數據中心的流量需求持續翻倍，對光模塊的傳輸速率與端口密度要求越來越高。
目前，大型數據中心已開始批量部署 400G 光模塊，800G 光模塊的商用進程正在加速，部分頭部企業已啟動 1.6T 光模塊的測試。針對數據中心場景，封裝基板技術需重點滿足三大需求：一是超高速信號傳輸，確保 800G/1.6T 速率下的低損耗互聯；二是高密度集成，支持多通道光模塊的小型化設計；三是低成本大規模制造，適應數據中心的海量采購需求。
陶瓷基板與高性能 BT 樹脂基板成為數據中心光模塊的主流選擇，而精細線路工藝與一體化散熱設計，是提升產品競爭力的關鍵。封裝基板技術的進步，不僅推動數據中心的傳輸速率升級，更助力實現 "東數西算" 工程中的高效數據調度。
5G 基站的部署環境復雜，部分基站位于戶外、高空等惡劣場景，對光模塊的可靠性、抗干擾能力與環境適應性要求極高。5G 基站用光模塊的速率以 25G、100G 為主，部分前傳鏈路采用 200G 光模塊，封裝基板技術的核心需求是穩定性與低成本。
這一場景下，BT 樹脂基板憑借成熟的工藝、穩定的性能與合理的成本，成為主流選擇。封裝基板需具備良好的抗溫濕度變化能力、抗振動沖擊能力與電磁屏蔽性能，布線設計需重點優化信號抗干擾能力，散熱設計則要適應戶外環境的溫度波動。
封裝基板技術的成熟與成本下降，推動了 5G 基站的規模化部署，而針對 5G-A 時代的更高速率需求，封裝基板將在保持可靠性的基礎上，進一步提升信號傳輸性能與集成度。
AI 算力中心的核心需求是低時延、高帶寬的數據交互，對光模塊的傳輸速率與穩定性提出了極致要求。目前，AI 算力中心已開始采用 800G 光模塊，未來 1-2 年內將逐步向 1.6T 升級，封裝基板技術需滿足超高速信號傳輸、高密度集成與長時間穩定運行的需求。
針對 AI 算力中心場景，封裝基板主要選用氮化鋁陶瓷基板與玻璃基板，通過超精細布線工藝、一體化散熱設計與光電融合封裝技術，實現低時延、低損耗的信號互聯。同時，基板的可靠性測試標準更為嚴苛，需通過長時間高溫、高濕、滿負荷運行測試，確保滿足 AI 算力中心的 7×24 小時運行要求。
封裝基板技術的突破，為 AI 算力中心的算力提升與效率優化提供了核心支撐，助力人工智能技術的快速發展與應用落地。
盡管光模塊封裝基板技術已取得顯著進步，但在超高速化、高密度集成、低成本制造等方面，仍面臨諸多技術挑戰：
? 超高速信號傳輸損耗控制：隨著速率突破 1.6T，信號波長進一步縮短，傳輸損耗問題更加突出，如何在現有材料與工藝基礎上，將插入損耗與串擾降至更低水平，成為核心挑戰。
? 超精細線路制造良率提升：10μm 以下的超精細線路制造，對光刻、電鍍、蝕刻等工藝的精度控制要求極高，如何提升批量生產的良率，降低制造成本，是行業亟待解決的問題。
? 光電融合封裝技術突破：未來光模塊將向光電一體化封裝方向發展，如何實現光通路與電通路的同板集成，解決光電接口的耦合損耗與對準精度問題，技術難度較大。
? 極端環境適應性提升：在高溫、高濕、強振動等極端應用場景下，封裝基板的可靠性與穩定性面臨考驗，如何通過材料改良與結構設計，提升環境適應性，仍需持續研發。
面對上述挑戰，光模塊封裝基板技術將向以下方向持續創新：
? 材料創新：研發更低介電損耗、更高熱導率、更低成本的新型基板材料，重點突破玻璃基板的低成本制備工藝與陶瓷基板的改性技術，同時探索碳基材料、復合材料等新型材料的應用可能。
? 工藝升級：推動超精細線路制造工藝向 5μm 級別演進，開發更高精度的激光鉆孔技術與電鍍工藝，提升層間互聯的可靠性與一致性，同時引入自動化、智能化生產設備，提升制造效率與良率。
? 設計協同：強化封裝基板與光芯片、電芯片、模塊外殼的協同設計，采用一體化仿真工具，實現信號完整性、散熱效率與機械穩定性的全局優化，推動光電融合封裝與系統級封裝（SiP）技術的發展。
? 綠色低碳：響應 "雙碳" 政策要求，研發低能耗的制造工藝，推廣可回收、環保型基板材料，降低產品全生命周期的碳排放，實現技術創新與綠色發展的協同推進。
在光通信產業向高速化、高密度、低功耗方向邁進的進程中，光模塊封裝基板技術始終扮演著 "隱形基石" 的角色。它雖隱藏在光模塊內部，卻直接決定了模塊的性能上限、可靠性與市場競爭力，更深刻影響著數據中心、5G、AI 等下游行業的數字化轉型進程。
從材料選型到工藝創新，從設計優化到場景適配，光模塊封裝基板技術的每一次突破，都推動著光通信產業的性能升級與成本下降。未來，隨著 1.6T 及以上速率光模塊的商用普及，以及光電融合、系統級封裝等技術的發展，封裝基板技術將面臨更多新的挑戰與機遇。
