無線充電器線圈PCB是現代無線充電技術的核心組件，通過精密的電磁感應原理，實現高效能量傳輸，避免傳統有線充電的諸多不便。本文詳細剖析無線充電器線圈PCB的設計原理、PCB線圈設計策略、線圈優化技巧、材料選型以及無線充電制造工藝，幫助工程師和設計師掌握效率提升至85%以上的關鍵方法，適用于智能手機、工業AGV和醫療設備等場景。

無線充電技術基礎：PCB線圈的核心原理

無線充電技術基于法拉第電磁感應定律，發射線圈產生交變磁場，接收線圈感應生成電能。在無線充電器線圈PCB中，利用銅箔軌跡形成螺旋或蝸狀圖案，取代傳統繞線線圈。這種集成化PCB線圈設計顯著降低體積，提高制造精度和一致性，已廣泛應用于Qi標準設備，確保能量傳輸穩定，避免機械磨損。

PCB線圈設計參數優化：形狀、頻率與多層結構

無線充電器線圈PCB設計從參數定義入手。線圈形狀選擇至關重要：

? 圓形線圈適合均勻磁場分布；

? 矩形便于空間適應；

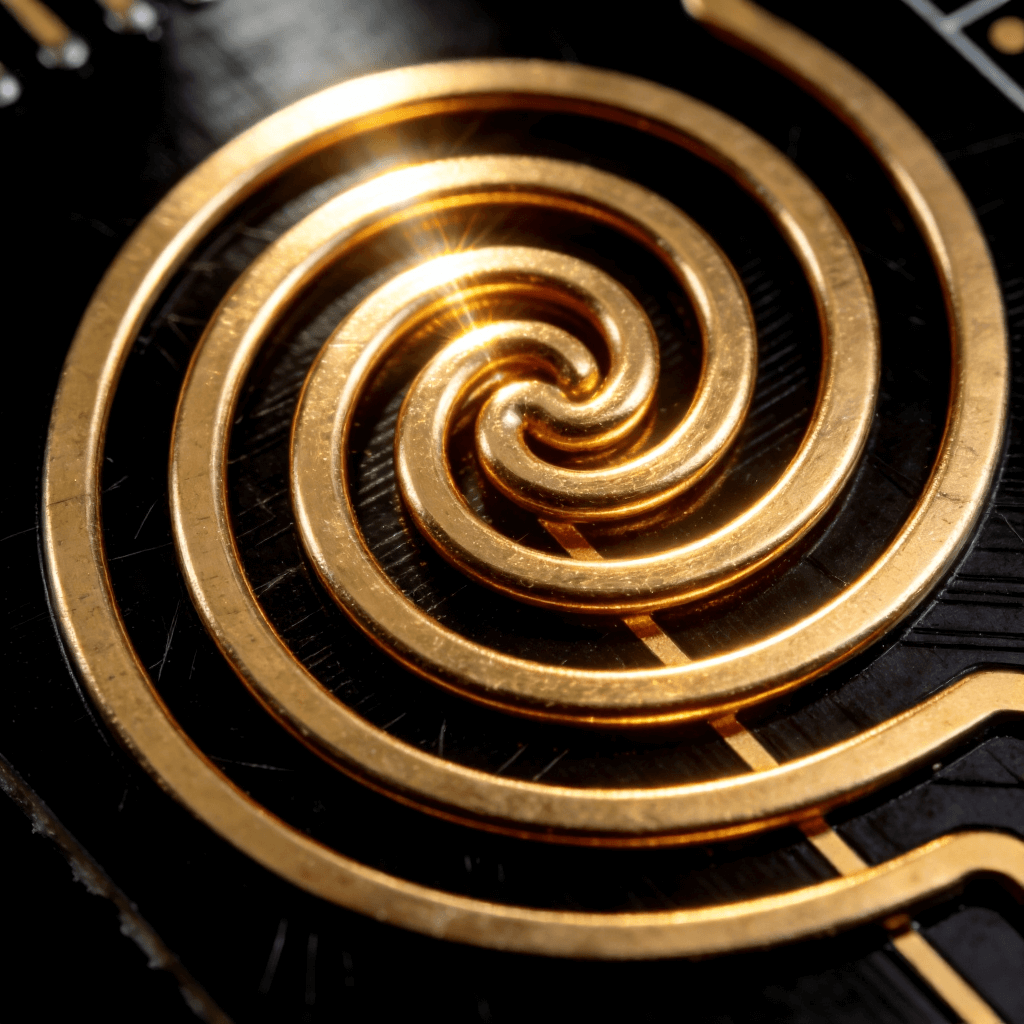

? 蝸狀結構最大化感應面積。

在Qi標準135kHz頻率下，通過Ansys Maxwell等模擬軟件優化線寬0.5mm、間距0.3mm，可將傳輸效率提升至85%以上。多層PCB線圈設計通過層間耦合減少磁漏，適用于高功率無線充電場景。驅動IC如TI bq500212可實現諧振調諧，擴展充電距離至20mm。

線圈優化技巧：降低損耗與抗偏移設計

優化無線充電器線圈PCB的關鍵在于降低內阻和渦流損耗。多股并聯軌跡設計在200kHz頻率下可降低電阻30%，Q值提升至150以上?？蛊剖浅Ｒ娞魬?zhàn)：設備位置偏差會導致耦合系數下降。采用對稱幾何結構和輔助線圈，可將偏移容忍度擴展至10mm，確保穩定傳輸。HDI高密度互連技術進一步緊湊布局，減少寄生參數。

材料選型與EMI屏蔽：提升無線充電技術性能

材料直接影響無線充電器線圈PCB表現。高純度銅箔厚度35μm-70μm平衡導電性和成本；FR-4基材適用于標準應用，聚酰亞胺柔性板適合曲面安裝。高頻環境下，添加鐵氧體屏蔽層抑制電磁干擾（EMI），符合FCC標準。精密激光蝕刻確保軌跡光滑，避免高頻損耗。

無線充電制造工藝：從布局到量產全流程

無線充電制造工藝決定PCB品質一致性：

1. CAD布局起步，遵守IPC-2221標準最小線寬；

2. 層壓控制溫度壓力，避免氣泡；

3. 鉆孔鍍通孔后阻抗測試驗證電感值；

4. ENIG表面處理增強耐久性；

5. AOI自動化檢測，確保批次合格率99%。

有限元分析（FEA）模擬磁場分布，迭代優化參數。

應用場景擴展：消費電子、工業與醫療

無線充電器線圈PCB支持15W快充，適用于智能家居和無線耳機。在工業AGV充電站，大尺寸多相線圈實現數百瓦傳輸，效率達92%。醫療植入設備中使用微型PCB線圈，避免手術干預。AI輔助參數調整，可實時適應負載變化。

未來趨勢：智能集成與可持續發展

未來無線充電技術將集成傳感器監測溫度效率，防止過熱。納米復合材料提升導電率，縮小尺寸。Rezence等協議推動兼容性?？沙掷m(xù)基材減少環境影響。盡管熱管理和成本挑戰存在，通過規模化生產和創新設計，無線充電將更高效、智能。

無線充電器線圈PCB正通過持續PCB線圈設計創新和線圈優化技巧，重塑能量傳輸方式，帶來更便捷的無線世界。
