很多電器中都要使用金手指板，例如主板，機箱等電氣連接引腳，由于其銅箔上鍍有一層薄薄的鎳金，所以稱為“金手指”。在計算機內存模塊，圖形卡中，我們可以 看到一排金色的導電觸點，它們被稱為“金色手指”。 PCB設計和生產行業中的金手指（或邊緣連接器）使用連接器連接器作為外部連接網絡的出口。 接下來，讓我們了解PCB中金手指的處理方法和一些細節。

1) 對于經常需要插拔的PCB板，為了增加金手指的耐磨性，金手指通常需要電鍍硬金。

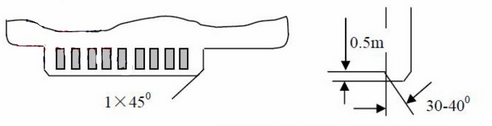

2) 金手指需要倒角，通常是45°，其他角度如20°、30°等。如果設計中沒有倒角，則有問題；如下圖，箭頭所示為45°倒角：

3) 金手指需要做整塊阻焊開窗處理，PIN 不需要開鋼網；

4) 沉錫、沉銀焊盤需要距離手指頂端最小距離14mil；建議設計時焊盤距離手指位1mm 以上，包括過孔焊盤；

5) 金手指的表層不要鋪銅；
