在電子設計領域，PCB 選型指南是工程師規避設計風險、優化產品成本的核心工具。一塊合適的電路板，如同堅實的地基，直接決定了最終產品的性能、可靠性與市場競爭力。本指南旨在提供系統化的 PCB 選擇框架，幫助工程師在紛繁復雜的參數與材料中做出明智決策。

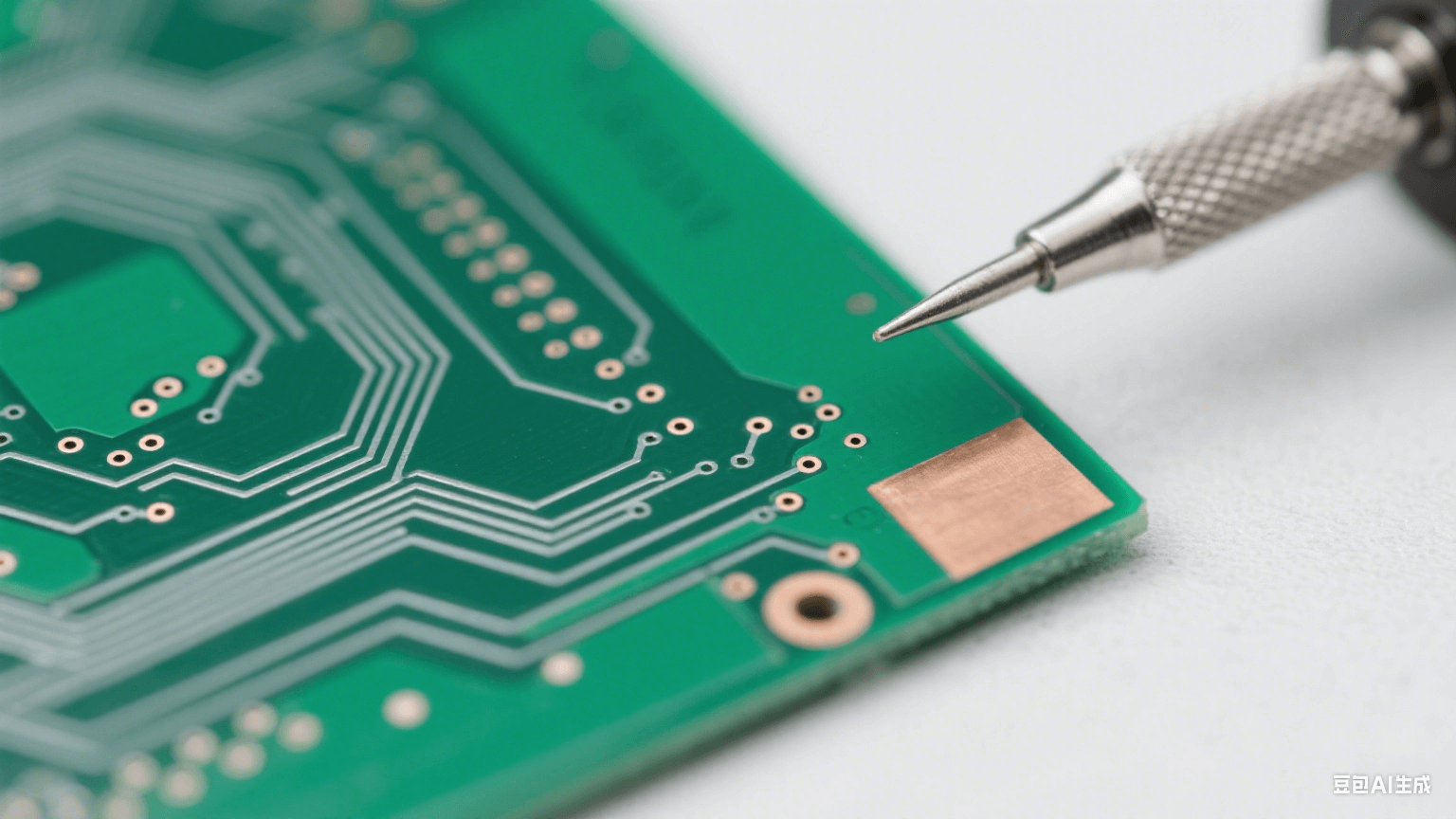

高速 PCB 選型是當前電子設計中最具挑戰性的環節之一。隨著信號速率進入 GHz 時代，傳統的 FR-4 材料已難以滿足需求。此時，必須關注板材的介電常數 (Dk) 穩定性與損耗因子 (Df)。例如，羅杰斯 RO4000 系列或松下的 MEGTRON 系列高頻板材，其 Df 值遠低于標準 FR-4（典型值 0.002 vs 0.02），能顯著減少高速信號傳輸損耗。同時，銅箔粗糙度也需納入考量 —— 超低輪廓 (HLP/VLP) 銅箔可有效降低導體損耗，提升信號完整性 (SI)。層壓板的玻璃布類型（如 1080、2116）同樣影響 Dk 分布均勻性，進而作用于阻抗控制精度。

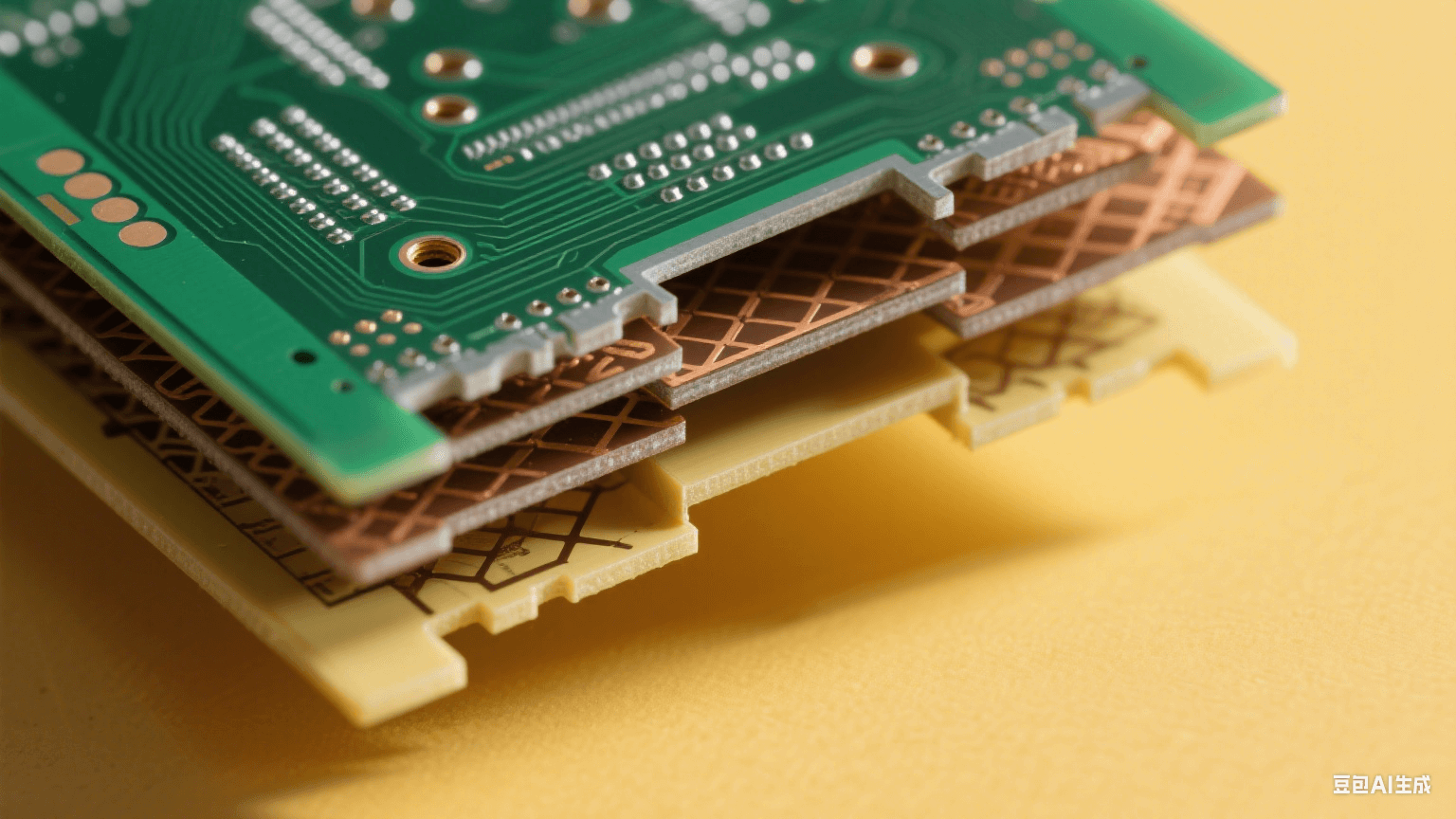

高密度互聯板（HDI）的選型關乎產品小型化與功能集成度。當設計需要埋盲孔、微孔（<0.15mm）或堆疊孔結構時，必須評估板材的耐 CAF（導電陽極絲）性能與鉆孔加工性。高 Tg（玻璃化轉變溫度，如 170°C 以上）材料如 Isola 370HR 或生益 S1000-2M，具備更強的耐熱性與尺寸穩定性，能承受多次壓合與回流焊沖擊。此外，HDI 板常采用半固化片（Prepreg）進行層間填充，其樹脂含量（RC%）與流動度（Flow%）直接影響填孔能力與層間厚度控制，選型時需與板廠充分溝通工藝能力。

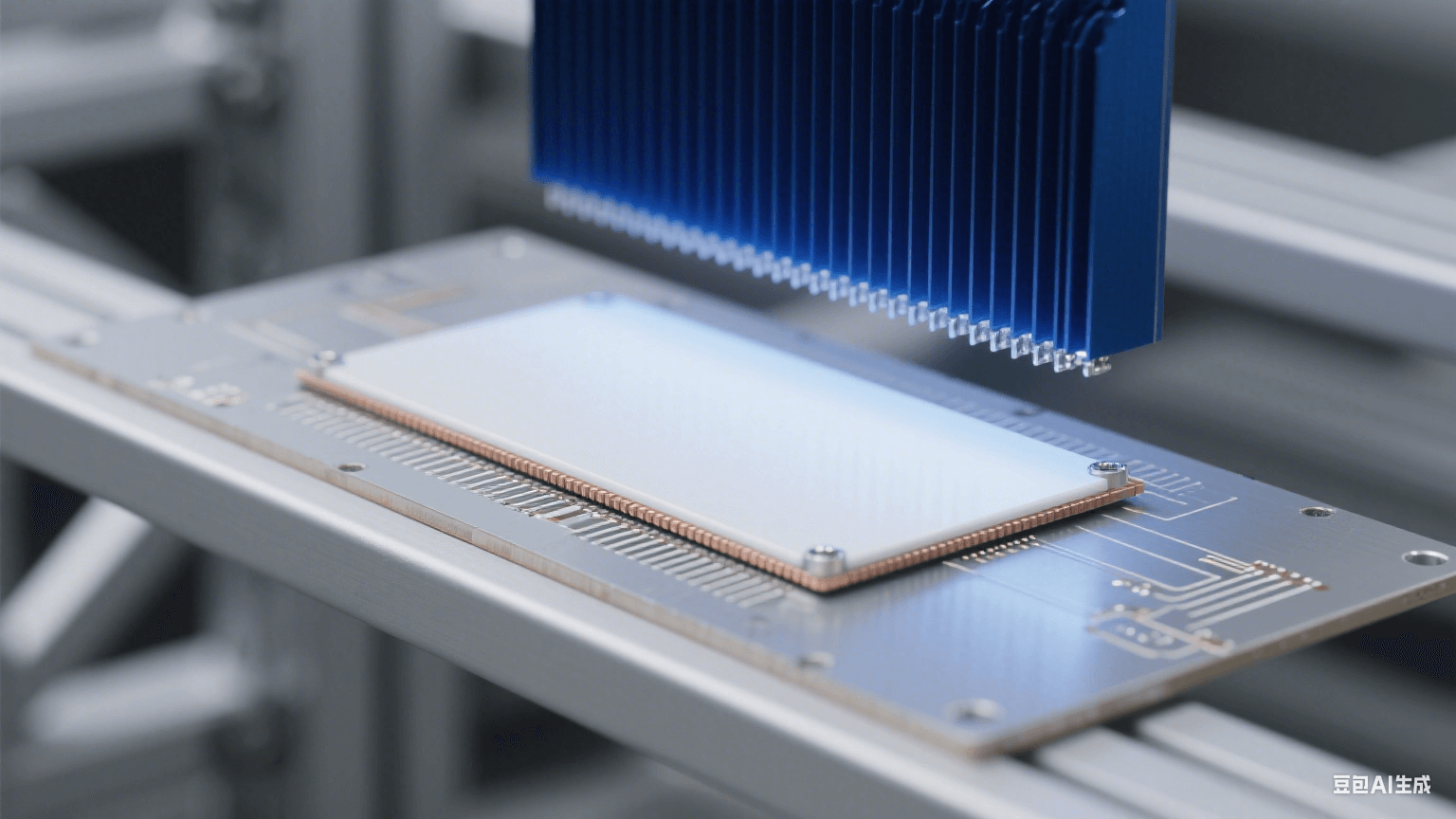

熱管理能力是功率電子與高集成度芯片 PCB 選型的命脈?；鍩釋?dǎo)率是關鍵指標。普通 FR-4 熱導率僅 0.3W/mK，而金屬基板（如鋁基板）可達 1-3W/mK，陶瓷基板（如 Al?O?、AlN）更可高達 20-200W/mK。對于大功率 LED、汽車控制器或服務器主板，需優先選用高導熱材料或采用內嵌銅塊（Coin）、局部厚銅（如 4oz 以上）設計。熱膨脹系數（CTE）的匹配同樣重要 —— 陶瓷芯片載體 (Ceramic PGA/BGA) 若安裝在 CTE 差異過大的普通 PCB 上，溫度循環中將產生巨大應力，導致焊點疲勞失效。

成本與可制造性 (DFM) 是選型落地的現實約束。一味追求高性能板材將大幅推升成本。工程師需權衡：

材料等級：標準 FR-4、中 Tg FR-4（>150°C）、高 Tg FR-4（>170°C）、無鹵素 FR-4、高頻 / 高速專用板材價格差異顯著。

層數與結構復雜度：層數增加、HDI 結構（1 階、2 階… 任意層互聯）會大幅增加制造成本與周期。

表面處理工藝：HASL（熱風整平）、ENIG（化學鎳金）、OSP（有機保焊膜）、沉銀、沉錫等價格與性能各異。ENIG 適用于高密度 BGA，但成本高于 HASL；OSP 成本低但保存期短。

特殊工藝需求：金手指鍍硬金、厚銅（>3oz）、阻抗控制公差（如 ±5% vs ±10%）等均影響報價與交期。與可靠板廠早期進行設計協同 (DFM Check) 至關重要。

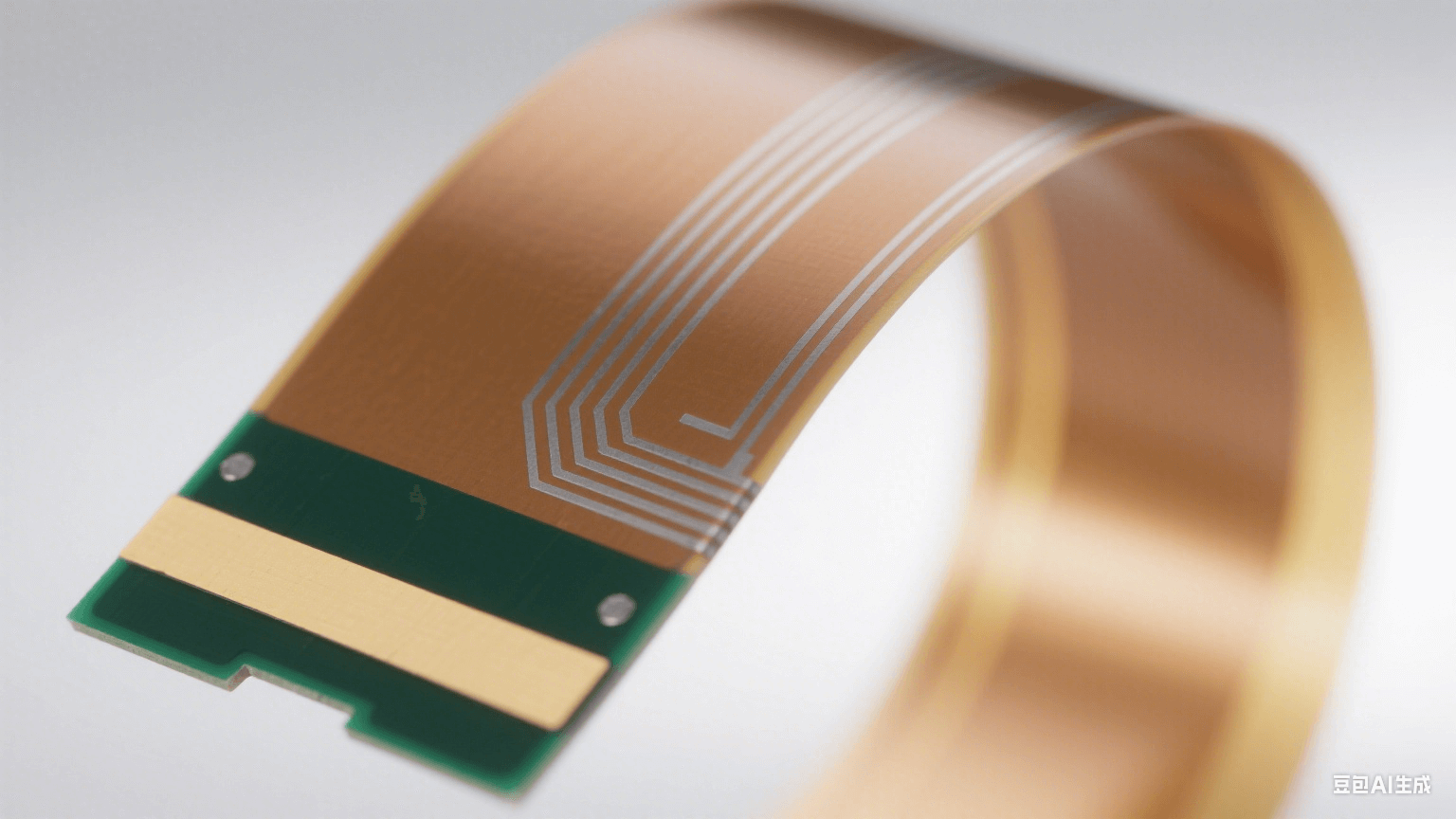

剛撓結合板為三維立體布線提供了獨特價值，在可穿戴設備、航空航天相機模組、醫療內窺鏡中不可或缺。選型需關注：

撓性區材料：常用聚酰亞胺 (PI) 薄膜（如杜邦 Kapton），需評估其耐彎折性（最小彎曲半徑）、抗撕裂強度及高溫穩定性。

粘接片選擇：丙烯酸類（如 3M? ACM）與環氧類粘接劑在柔韌性、耐熱性、Z 軸膨脹性上各有優劣。

剛撓過渡區設計：應力集中點需加強處理（如覆蓋層開窗、補強板），避免反復彎折導致斷裂。屏蔽需求高的應用，可在 PI 膜上覆銅形成撓性區屏蔽層。

環境合規性與長期可靠性不容忽視。無鉛兼容性要求板材能承受更高的無鉛回流焊峰值溫度（~260°C），高 Tg 材料是基礎。汽車電子（AEC-Q200 標準）、工業控制或戶外設備，需選用耐濕熱、抗 CAF 性能優越的材料（如 Isola FR408HR 或臺光 TU-768）。對于含浸工藝或高濕環境應用，優先選擇低吸水性板材（如某些 PTFE 基材吸水率 < 0.02%）。

掌握這份系統化的 PCB 選型指南，意味著在設計的起點就為產品奠定了性能、可靠性與成本的最優平衡。它要求工程師跨越電路設計與材料科學的邊界，在電氣特性、機械強度、熱管理、可制造性及成本等多維約束中尋找黃金交匯點。持續關注新材料、新工藝的發展，并與 PCB 制造商保持緊密協作，將使選型決策更加精準高效。
