隨著電子產品向輕量化、高性能化和多功能化方向發展，印制電路板（PCB）作為電子元器件的核心載體，其制造工藝也在持續迭代升級。尤其是高密度互連（HDI）板的廣泛應用，對 PCB 微孔加工技術提出了極高要求。其中，微盲孔激光鉆孔技術因其高精度、高效率和非接觸式加工的特點，已成為現代精密電子制造中不可或缺的關鍵工藝。

一、什么是微盲孔？為什么需要激光鉆孔？

微盲孔（Micro Blind Via）是指僅從 PCB 某一表層鉆至內部某一層而不貫通整個板的微孔，孔徑通常小于 150μm，甚至可達 30μm 以下。這類孔主要用于實現高密度布線中的層間電氣連接，常見于移動設備、通信基站、IC 封裝基板等高端產品。

與傳統機械鉆孔相比，激光鉆孔具有顯著優勢：

? 精度極高：激光束可聚焦到極細斑點，實現微米級孔徑加工；

? 非接觸加工：無物理應力，避免材料分層或變形；

? 高效率：每秒可加工數百甚至數千個孔，大幅提升生產效率；

? 靈活性高：可通過程序控制孔徑、孔形和鉆孔路徑，適應復雜設計。

因此，激光鉆孔加工尤其適合盲孔、埋孔等微孔加工場景，成為 HDI 板制造的核心技術。

二、微盲孔激光鉆孔的技術原理與設備類型

激光鉆孔的基本原理是利用高能量激光束使材料瞬間汽化或活化，形成所需的微孔。根據激光源的不同，主流技術包括 CO2 激光和紫外（UV）激光兩種：

1. CO2 激光鉆孔：

? 波長通常為 9.4μm 或 10.6μm，主要適用于非金屬材料加工，如 FR-4、聚酰亞胺等基材；

? 通過熱效應燒蝕材料，效率高、成本較低，但熱影響區稍大；

? 常用于普通 HDI 板的盲孔加工，最小孔徑可達 50μm 左右。

1. 紫外激光鉆孔：

? 波長一般為 355nm，屬于 “冷加工”，光斑更小、能量更集中；

? 通過光化學作用直接破壞材料分子鍵，熱影響區極小，加工邊緣整齊；

? 可加工金屬材料（如銅箔）和介質材料，尤其適合芯片封裝基板等超精細孔加工；

? 最小孔徑可控制在 20μm 以下，但設備和運維成本較高。

在實際產線中，企業常根據材料類型、孔徑要求及成本預算選擇激光源，或采用 CO2+UV 復合工藝實現更優加工效果。

三、微盲孔激光鉆孔的主要工藝難點與精度控制

盡管激光鉆孔技術先進，但要實現高質量、高一致性的微盲孔加工，仍面臨多項工藝挑戰：

1. 孔形控制與錐度問題

盲孔通常需要形成具有一定錐度的孔壁（如 80°-90°），以利于后續電鍍填孔。激光的能量分布、聚焦位置和脈沖數量直接影響孔形。需通過光學系統優化和參數調試（如脈沖寬度、頻率、能量密度）實現對孔形的精確控制。

2. 材料適應性與熱影響

PCB 通常由銅箔（金屬）和介質層（樹脂、玻璃纖維）組成，兩種材料對激光的吸收率差異大。例如，銅對 CO2 激光反射率高，需先采用化學蝕刻或 UV 激光去除銅層，再鉆介質層，否則易導致孔位不準或孔壁損壞。

3. 定位與對位精度

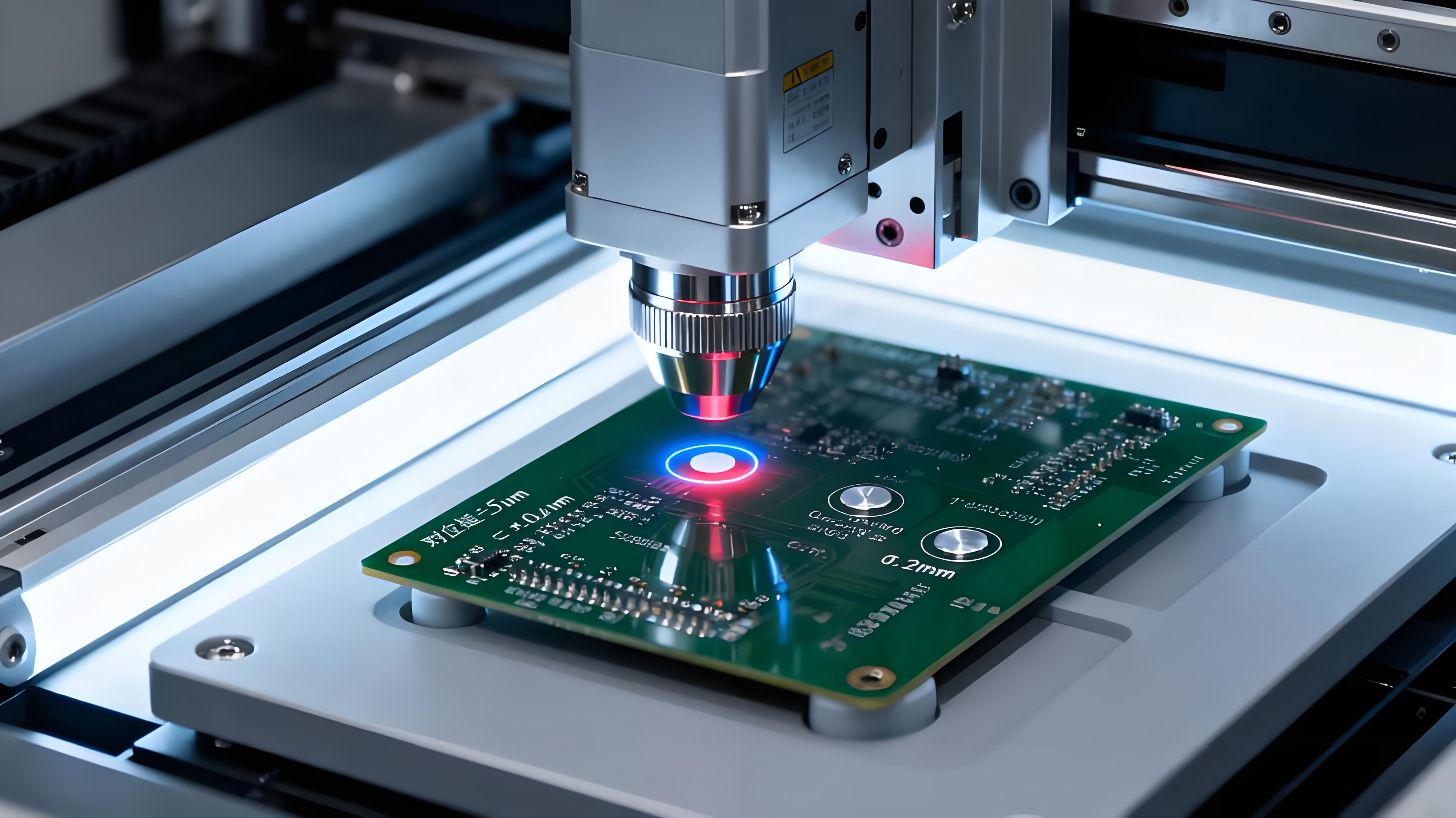

激光鉆孔需與 PCB 內層線路精確對位，通常通過視覺識別靶標（Fiducial Mark）實現。若靶標識別誤差或設備機械精度不足，會導致孔偏，影響電氣連接可靠性。高端設備通常配備高分辨率 CCD 和實時校準系統，將對位誤差控制在 ±5μm 以內。

4. 膠渣與孔壁質量

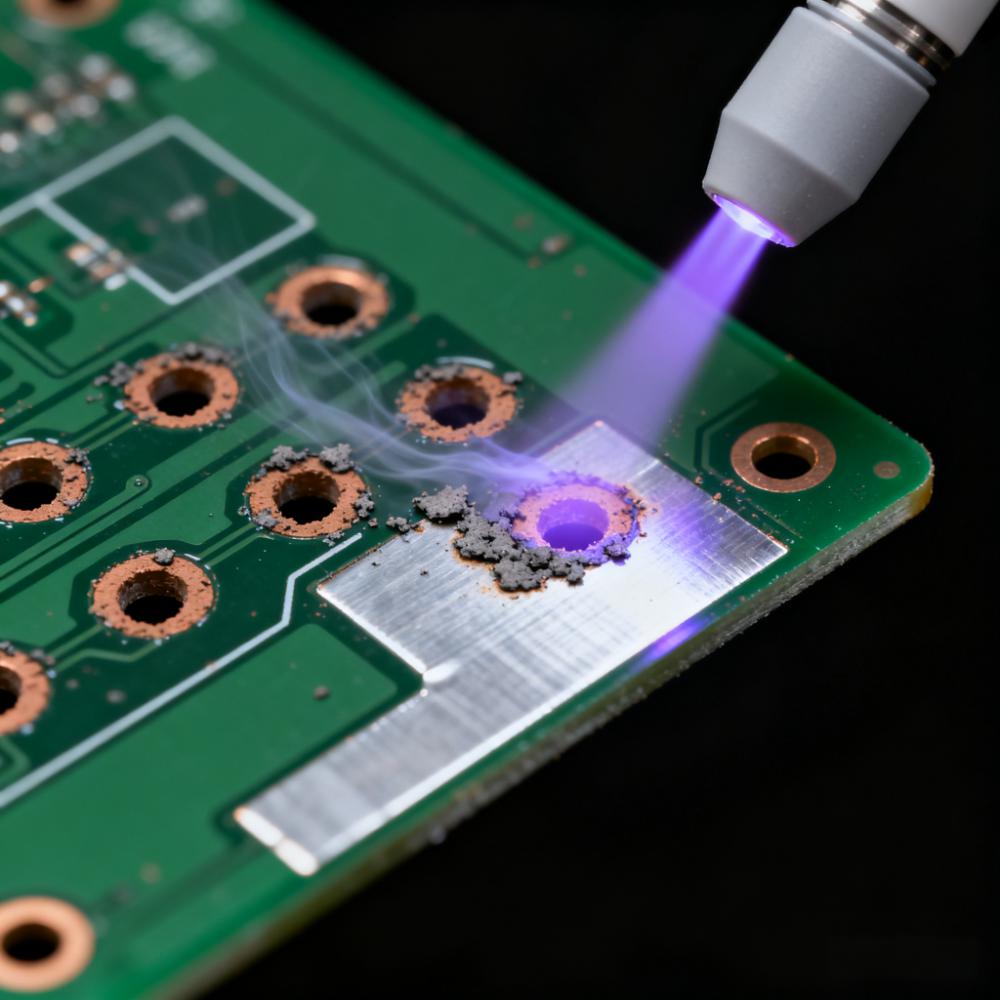

激光加工后孔壁可能殘留碳化膠渣（Smear），影響孔金屬化可靠性。需通過等離子清洗或化學除膠渣（Desmear）處理，確?？妆谇鍧嵑突罨?。

為應對這些難點，先進激光鉆孔系統通常集成以下技術：

? 實時能量監測與反饋控制，保證每個孔的能量一致性；

? 多軸聯動與動態聚焦，適應不平整板面；

? 人工智能算法優化鉆孔路徑，提升效率并減少熱積累。

四、微盲孔激光鉆孔在行業中的應用案例

1. 5G 通信設備

5G 基站主板和終端設備主板普遍采用任意層互連（Any-layer HDI）設計，需加工大量微盲孔實現高密度布線。激光鉆孔技術可滿足其小孔徑、高精度的要求，同時保證高頻信號傳輸?shù)耐暾浴?/span>

2. 集成電路封裝基板

IC 載板（如 FC-BGA）的微盲孔孔徑通常小于 40μm，且需加工在薄型材料上。紫外激光鉆孔成為首選工藝，其精細加工能力支持先進封裝技術的發展。

3. 汽車電子與醫療設備

隨著汽車智能化和醫療設備微型化，對 PCB 可靠性和尺寸的要求日益嚴格。激光加工的無應力特性適合柔性板（FPC）和剛撓結合板的盲孔加工，避免機械損傷。

未來微盲孔激光鉆孔技術將圍繞以下方向演進：

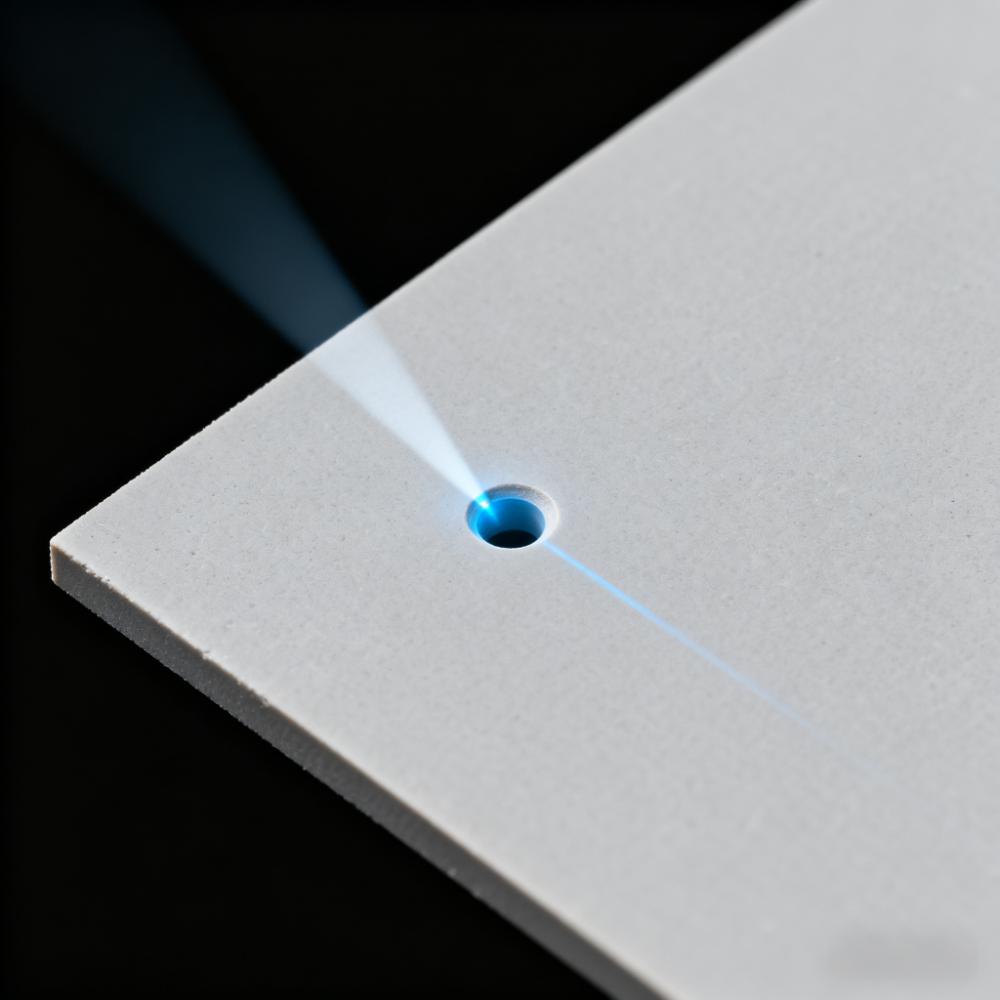

? 更精細的孔徑：隨著紫外激光器和光學系統的進步，孔徑將進一步縮小至 15μm 以下，支持更高密度的互連設計；

? 智能化和數字化：通過物聯網（IoT）技術實現設備狀態監控與預測性維護，利用大數據優化鉆孔參數；

? 綠色制造：開發低能耗激光源和更環保的輔助工藝（如減少化學清洗步驟）；

? 復合材料加工：針對新興基板材料（如陶瓷基、低溫共燒陶瓷 LTCC），開發適配的激光加工方案。

微盲孔激光鉆孔作為 HDI 制造中的核心技術，直接決定了高端電子產品的性能和可靠性。隨著 5G、人工智能、物聯網等技術的推進，市場對精密互連的需求將持續增長，激光鉆孔技術也將不斷創新，為電子制造行業提供更高效、更精準的解決方案。對于企業而言，緊跟技術趨勢、優化工藝參數、提升質量控制水平，是在激烈競爭中保持優勢的關鍵。了解更多歡迎聯系（IPCB）愛彼電路技術團隊
