在電子制造領域，高效的PCB拼板設計不僅能顯著降低生產成本，還能提升電路板的可靠性和產品質量。掌握正確的拼板規范至關重要。

在電子產品制造中，PCB（印刷電路板）拼板設計是連接設計與生產的關鍵環節，它不僅直接影響生產成本和效率，更關系到最終產品的質量和可靠性。

本文將全面解析PCB拼板設計的規范要點、技術選擇與常見誤區，為電子工程師和制造企業提供實用指南。

PCB拼板的基本概念與重要性

PCB拼板是指將多個相同的或不同的電路板單元通過特定方式連接在一起，組成一個較大板面的過程。這一工藝看似簡單，實則需要綜合考慮材料特性、生產工藝、設備限制等多種因素。

合理的拼板設計可以提高板材利用率（通常可節省15%-25%材料成本）、提升生產效率（減少SMT貼片機的換板時間）和確保產品質量（避免分板過程中的損壞）。

拼板設計核心規范與標準

尺寸限制與外形要求

根據主流生產線設備能力，PCB拼板寬度應≤260mm（SIEMENS線）或≤300mm（FUJI線）。如果需要自動點膠，PCB拼板寬度×長度需≤125mm×180mm。

拼板外形應盡量接近正方形，推薦采用2×2、3×3等對稱拼板方式。拼板外框（夾持邊）應采用閉環設計，確保PCB拼板固定在夾具上不會變形。

小板之間的中心距應控制在75mm～145mm之間，以保證足夠的機械強度和便于分板操作。

工藝邊設計準則

工藝邊是拼板設計中不可或缺的部分，它為SMT設備提供了夾持位置和定位基準。工藝邊寬度應單邊≥5mm（滿足SMT設備夾持需求），高密度板建議8mm以增加Mark點空間。

工藝邊必須對稱布置在長邊，防止SMT軌道夾歪。工藝邊內側1.5mm范圍內禁止布置所有走線和器件，避免在夾持過程中損壞。

連接方式選擇與技術參數

PCB拼板主要有三種連接方式：V-CUT連接、郵票孔連接和空心連接條。每種方式都有其適用的場景和技術參數：

V-CUT連接適用于矩形板，角度通常為30°±2°，深度為板厚的1/3±0.1mm（例如：1.6mm板厚時深度為0.53mm），殘厚要求0.8mm板殘厚≥0.25mm以防止斷裂。

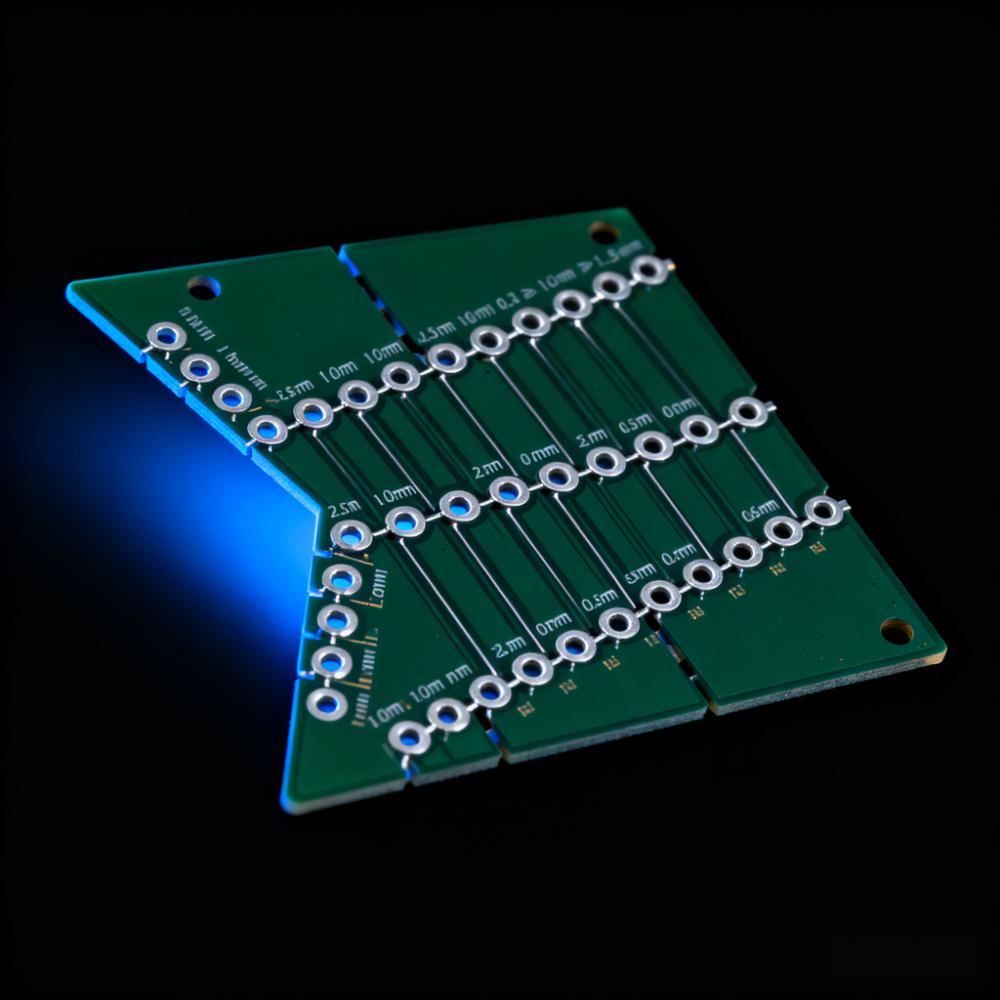

郵票孔連接是異形板的首選，孔徑一般為0.6mm，孔間距1.2mm，每邊至少需要≥3組孔群以防止翹曲。

空心連接條適用于精密板，能降低分板應力80%（對比V-CUT），避免微裂紋影響BGA焊點。連接條寬=1.0mm，鏤空間隔=2.0mm（交替排列），連接點間距=15mm。

定位系統設計規范

光學定位點（Fiducial Mark）

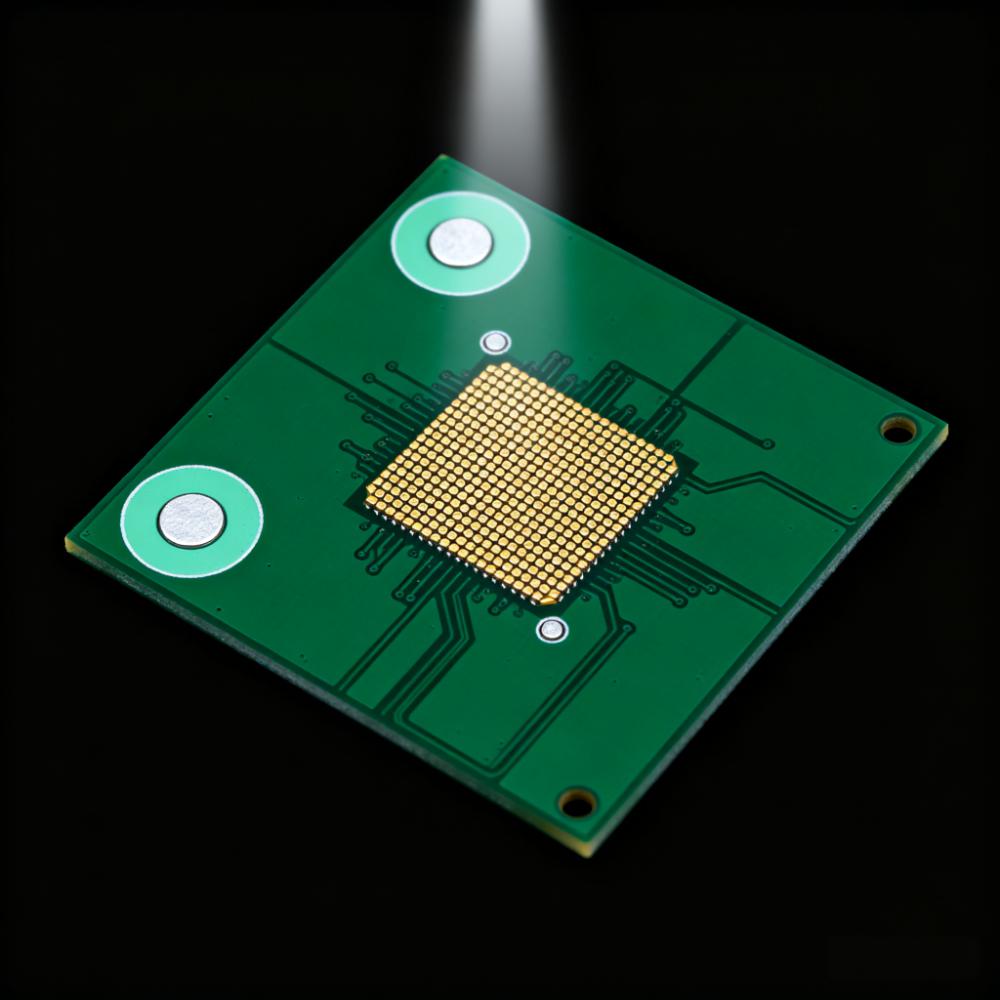

光學定位點是自動化生產設備的“眼睛”，設計質量直接影響貼片精度。全局基準點應為?1.0mm實心銅，布置在板角三點，距板邊≥5mm。

局部基準點為?0.8mm阻焊開窗，每個BGA對角布置兩點。工藝邊基準點為?1.5mm，每條工藝邊中心1個。

設置基準定位點時，通常在定位點周圍留出比其大1.5mm的無阻焊區，確保識別可靠性。

定位孔設計

在拼板外框的四角需要開出四個定位孔，孔徑4mm±0.01mm。孔的強度要適中，保證在上下板過程中不會斷裂；孔徑及位置精度要高，孔壁光滑無毛刺。

PCB拼板內的每塊小板至少要有三個定位孔，3≤孔徑≤6mm，邊緣定位孔1mm內不允許布線或者貼片。

元器件布局與限高要求

元件間距規范

拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與PCB板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行。

對于大型元器件，如I/O接口、麥克風、電池接口、微動開關、耳機接口、馬達等，要留有定位柱或定位孔。

限高區域規劃

相鄰的兩個不同限高區域，較低的區域必須跨越較高區域至少0.5mm，防止組裝公差造成干涉。限高區的零件至少與限高工件保持0.3mm的間隙。

對于弧面的限高工件，必須分割限制區域，確保元件與外殼之間留有足夠安全距離。

高多層PCB拼板的特殊考慮

高多層PCB（通常指4層及以上）拼板設計面臨更多挑戰，需要特別關注以下方面：

層間對齊精度要求更高——多層壓合時若拼板定位誤差超過5mil，可能導致內層線路錯位，影響高速信號傳輸。

郵票孔設計需要“密度+間距雙優化”——每組郵票孔推薦8-10個（普通板為5-8個），相鄰孔邊緣間距建議0.38-0.4mm，避免高多層分板時孔邊毛刺刺穿內層絕緣層。

V-CUT應用有限制——當板厚＜0.6mm且層數≥6層時，嚴禁使用V-CUT拼版，需改用CNC鏤空拼板。

工藝邊寬度需要升級——從普通板的5mm增至7mm，為多層板SMT貼片提供更穩定的支撐。

拼板失效預防與驗證流程

常見失效模式及對策

分板焊點開裂：BGA距分板線應≥10mm，分板機刀速≤300mm/s。

板邊器件破損：元件距V槽應≥3mm，可增加輔助支撐條。

阻抗突變：跨拼板縫走線應包地處理，縫兩側加地孔陣列。

郵票孔銅皮起翹：孔周做阻焊橋（寬0.1mm），分板前預加熱（80℃/2min）。

工藝驗證流程

DFM審核：使用Valor NPI等工具檢查連接處銅皮完整性。

應力模擬：通過數學模型驗證連接點應力<35MPa。

實物驗證：進行分板力測試（3點彎曲力≥50N）和微切片檢測（觀察連接處銅層裂紋）。

PCB拼板設計是藝術與科學的結合，需要平衡電氣性能、可制造性、可靠性和成本多方面因素。隨著電子設備向小型化、高密度方向發展，拼板設計的重要性日益凸顯。

掌握本文介紹的規范要點和關鍵技術，可以幫助企業提升生產效率15%以上，降低分板不良率至<0.5%，實現質量與成本的雙贏。

在實際設計中，建議與PCB制造商密切合作，利用他們的專業知識和經驗，確保拼板設計既符合標準又滿足特定產品需求。
